SPECIFIKACE

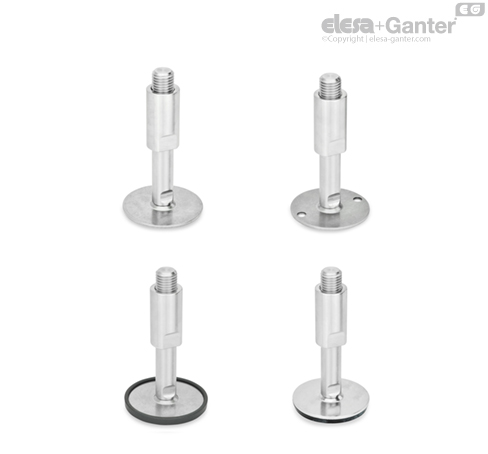

Typy (Základna)
- Typ D0: bez protiskluzové podložky
- Typ B0: bez protiskluzové podložky, 2 montážní otvory
- Typ D1: s nasazenou pryžovou protiskluzovou podložkou, černá
- Typ D3: s navulkanizovanou protiskluzovou podložkou, černá
Provedení (Šroub)
- Provedení S: bez matice, vnější šestihran dole
- Provedení SK: s maticí, vnější šestihran dole
- Provedení T: bez matice, plošky pro klíč dole
- Provedení TK: s maticí, plošky pro klíč dole
- Provedení U: bez matice, vnitřní šestihran nahoře a plošky pro klíč dole
- Provedení UK: s maticí, vnitřní šestihran nahoře a plošky pro klíč dole
- Provedení V: bez matice, vnější šestihran nahoře a plošky pro klíč dole
- Provedení VK: s maticí, vnější šestihran nahoře a plošky pro klíč dole
- Provedení W: s nastavitelnou vložkou, zakrytý závit a plošky pro klíč dole
- Provedení X: Vnější šestihran se závitovou vložkou
Základna
Nerezová ocel AISI 304
Základna, bez povrchové úpravy
Nastavovací šroub
Nerezová ocel AISI 303
Matice šestihranné ISO 4032
Nerezová ocel
Pryžová podložka
Nasazená
černá, TPE (Santoprene®)
≈ 80 Shore A
Pryžová podložka
vulkanizovaná
černá, NBR (Perbunan®)
70 ± 5 Shore A
Informace
Polohovací nohy GN 41 jsou vhodné pro použití v agresivních prostředích. Velká možnost kombinací závitových tyčí a základen umožňuje použití těchto stavitelných nohou v každé situaci.
Základna s protiskluzovou podložkou zabraňuje poškození citlivých povrchů a zabraňuje nežádoucímu posunutí. Typ B0 je opatřen dvěma otvory sloužícími pro připevnění k podlaze.
Stavitelné nohy jsou dodávány smontované a jsou nerozebiratelné.
Zatížitelnost polohovacích noh
| d1 | - | - | d2 | Statické zatížení [kN] | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Provedení se závitovým čepem | - | - | - | - |
| - | tvar kapky | Obdélný tvar | - | S / SK | T / TK a U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
Hodnoty statické zatížitelnosti, které jsou uvedené v tabulce, vycházejí z řady testů, při kterých zatížení působilo kolmo k základní desce (bez pryžové podložky). Při zatížení hodnotami z tabulky může dojít k nepatrné deformaci základny.
Mějte na paměti, že snížení nosnosti také způsobuje ohyb a vzpěr, které často působí na šroub polohovací nohy.
Předpokládaná hodnota pevnosti šroubu je ≥ 500 N/mm2.
Uvedené podrobné informace, které se týkají pevnosti, jsou nezávazné směrné hodnoty, z nichž nelze odvozovat žádnou odpovědnost. Obecně tedy nepředstavují záruku kvality.
Uživatel sám musí u konkrétních případů sám určit, zda je výrobek vhodný pro zamýšlený účel a použití. Na uvedené hodnoty může mít vliv vnější prostředí.
Provedení se závitovým čepem
| Provedení se závitovým čepem |
 |  |  |
| S / SK: Vnější šestihran dole, d2 M 8, M 10, M 12 | T / TK: Plošky pro klíč dole, d2 M 16, M 20, M 24 | U / UK: Vnitřní šestihran nahoře a plošky pro klíč dole, d2 M 16, M 20, M 24 |
 |  |  |
