Hlavní specifikace
Potah
Nalisovaný polyuretan, tvrdost 90 Shore A, tmavě šedý, nezanechává stopy.
Elektrická rezistivita < 109 Ω.
Středový disk kola
Tlakově odlévaný hliník.
Způsob uložení
Náboj se stíněnými kuličkovými ložisky.
Ideální řešení pro velká zatížení a plynulý pohyb.
Pevná konzola
Ocelový plech pozinkovaný, konzola navržená pro zatížení do 3000 N.
Otočná konzola
Ocelový plech pozinkovaný, konzola navržená pro zatížení do 3000 N.
Dvě kuličková ložiska a přímý kontakt mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost.
Nevyžaduje údržbu.

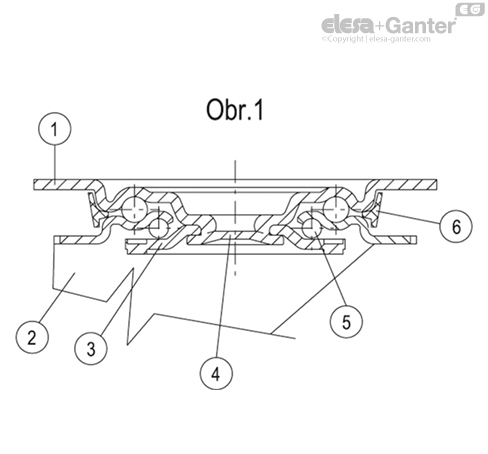

Skládá se z následujících dílů (Obr. 1):
- Montážní deska: ocelový plech elektrolyticky pozinkovaný.
- Vidlice: ocelový plech elektrolyticky pozinkovaný.
- Kroužek kuličkového ložiska: ocelový plech elektrolyticky pozinkovaný.
- Středový čep: vytvořený v desce, tvářeno za studena lemováním.
- Otočná sestava: dvě řady valivých kuliček promazány mazacím tukem.
- Prachové těsnění: technopolymer, barva tmavě šedá RAL 7015, možné jen pro SSL a SSF.
Brzda
Úplná brzda, která zamezuje otáčení kola a konzoly.
Optimalizované rozměry a zasouvací pedál zajišťují minimální obsazený prostor a maximální jednoduchost ovládání.
Pružina z kalené uhlíkové oceli.
Vozík musí být otočený tak, aby bylo možné brzdu použít.
Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání.
Standardní provedení

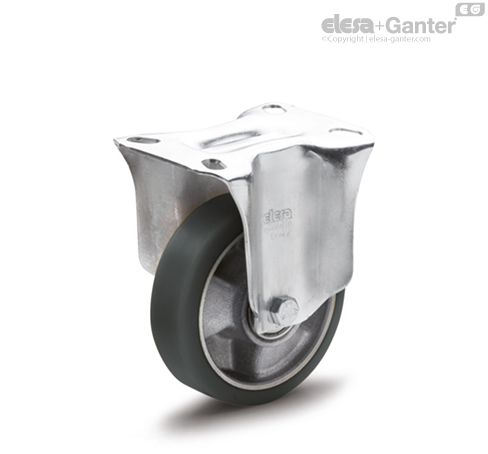

- PSL-N-ESD: pevná konzola, bez brzdy.
- SSL-N-ESD: otočná konzola, bez brzdy.
- SSF-N-ESD: otočná konzola, s brzdou.
- FSL-N-ESD: držák otočné desky a středový průchozí otvor, bez brzdy.
- FSF-N-ESD: držák otočné desky a středový průchozí otvor, s brzdou.
Technické informace
Použití
Vynikající valivý odpor a elasticita, dobrá odolnost proti opotřebení a roztržení.
Další informace najdete v technické specifikaci RE.F5-ESD.
Vlastnosti a použití
Speciální polyuretan s elektrickou rezistivitou <109 Ω brání akumulaci elektrostatického náboje. Z tohoto důvodu jsou kola RE.F5-N-ESD vhodná do prostorů EPA, ve kterých musejí být veškeré součástky citlivé na elektrostatický výboj chráněny před poškozením.
Elektrické specifikace splňují požadavky normy ISO 22878:2004. Uvedené hodnoty elektrické rezistivity byly naměřeny v teplotním rozmezí 18–25 °C (dle souvisejících norem). Pokud se provozní teplota cílového pracovního prostředí pohybuje pod 10 °C, obraťte se na zákaznický servis společnosti ELESA.
