SPECIFIKACE
Provedení z plastu
Typy
- Typ C: slepý závitový otvor (bez pouzdra)
- Typ E: pouzdro se slepým závitovým otvorem
Plast KU
Duroplast (PF)
- Odstraněné otřepy a vyleštěno
- barva červená RT, podobná RAL 3003: doplňte RT do objednacího kódu
- Ocel, pozinkovaná (standard)
- Mosaz MS: doplňte MS do objednacího kódu (provedení pouze v barvě černé)
Plast KT
Technopolymer (Polyamid PA)
- Černá, matný povrch (standardní barva)
- barva červená RT, podobná RAL 3003: doplňte RT do objednacího kódu
Pouzdro (typ E)
Ocel, pozinkovaná
Provedení z oceli
Typy
- Typ C: slepý závitový otvor
- Typ K: hladký otvor v toleranci H7
Ocel ST
vyleštěno
Provedení z hliníku
Typy
- Typ C: slepý závitový otvor
- Typ K: hladký otvor v toleranci H7
Hliník AL
vyleštěno
Provedení z nerezové oceli
Typy
- Typ C: slepý závitový otvor
- Typ K: hladký otvor v toleranci H7
Nerezová ocel AISI 303 NI
matně pískovaná

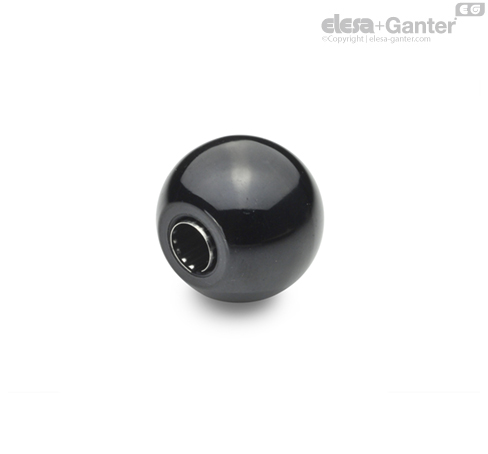

Provedení z plastu (montáž naražením)
Typy
- Typ L: otvor s tolerančním kroužkem
Typ L
Plast KU
Duroplast (PF)
barva černá, lesklý povrch
Toleranční kroužek
Pružinová ocel
Typ M
Plast KT
Technopolymer (Polyamid PA)
Informace
Pokud použijete kulové rukojeti DIN 319 (montáž naražením) typ L a typ M, tak není na konci montážní tyče nutný závit.
Pro montáž kulové rukojeti na tyč stačí lehké údery gumovým kladivem. Konec montážní tyče by měl být lehce zaoblený nebo zkosený (30°).
Před montáží rukojetí typu L je nutné do otvoru vložit toleranční kroužek. Nezapomeňte, že rukojeť je nutné montovat rovnoběžně s osou. V opačném případě se může rukojeť rozlomit.
Kulové rukojeti typu M představují levnější řešení, avšak síla pro vytažení je méně předvídatelná.
Kulové rukojeti DIN 319 ve velikostech 30 a 35, stejně jako některé rozměry závitů u typu C, kulových rukojetí z technopolymeru (KT), nejsou v oficiálním standardním listu DIN.
Kulové rukojeti DIN 319 vyrobené z oceli, hliníku a nerezové oceli nejsou na oficiálním listu standardu DIN.
