Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Hliník.
Koncové krytky čepů jsou vyrobeny z technopolymeru na bázi acetalu (POM), barva černá.
Vratná pružina
Nerezová ocel.
Standardní provedení
Průchozí otvory pro šrouby s válcovou hlavou M6.
- CFMR-NC: Automatický návrat při zavírání.
- CFMR-NC-LB: Automatický návrat při zavírání, pro těžké dveře.
- CFMR-NO: Automatický návrat při otevírání.
- CFMR-NO-LB: Automatický návrat při otevírání, pro těžké dveře.
Přípona pro označení hodnoty točivého momentu vratné pružiny:
- 020: maximální vratný moment 0,20 Nm, přídržný moment 0,07 Nm.
- 035: maximální vratný moment 0,35 Nm, přídržný moment 0,12 Nm).
- 070: maximální vratný moment 0,70 Nm, přídržný moment 0,25 Nm.
- 100: maximální vratný moment 1 Nm, přídržný moment 0,33 Nm.
- CFMR-NS: doplňkový pant, bez vratné pružiny.
- CFMR-NS-LB: doplňkový závěs, bez vratné funkce, bez pružiny, pro těžké dveře.
Díky optimalizaci tribologických vlastností umožňují verze CFMR-LB snižování součinitele tření, a tím i používání závěsu u těžších dveří.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Tyto panty mohou být otočeny do -90°, ale to neplatí pro provedení CFMR-NO.
Nepřekračujte mezní úhel natočení, aby nedošlo k poškození správné činnosti vratné pružiny.
Vlastnosti a provedení

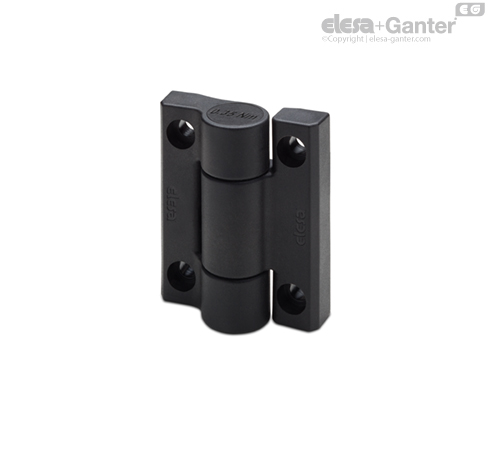

Panty CFMR se používají k automatickému opětovnému zavření nebo opětovnému otevření dveří pomocí vratné pružiny.
Krouticí moment se mění progresivně s úhlem otevření / zavření pantu.
Při zkouškách specifických vlastností souvisejících s únavovým namáháním byl u vratné pružiny překročen počet 100 000 cyklů při zachování stejných, nezměněných hodnot točivého momentu.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální statické zatížení
Sa [N] | Maximální statické zatížení
Sr [N] | Maximální statické zatížení
S90 [N] |
| CFMR. | 2100 | 3500 | 1900 |
Maximální statické zatížení je hodnota, při které může dojít ke zlomu materiálu a tím k poruše funkčnosti pantu. Z tohoto důvodu, a z důvodu bezpečnosti, je nutné provozovat pant při nižším statickém zatížení, než je uvedená hodnota maximálního statického zatížení.
Průvodce výběrem
Vratná síla dveří, které mají určitou hmotnost W (kg), závisí na síle pružiny závěsu [Nm] a na tření mezi kluznými povrchy pevného dílu a pohyblivého dílu závěsu, jehož hodnoty pak závisejí na tribologických vlastnostech použitého technopolymeru.
Tabulka poskytuje přibližné směrné hodnoty pro výběr závěsu a jeho umístění při určitém způsobu použití.
Tyto hodnoty jsou výsledkem zkoušek prováděných v laboratoři při regulované teplotě a relativní vlhkosti (23 °C, při 50% rel. vlhkosti), za stanovených podmínek použití a po omezenou dobu.
Doporučuje se vždy zkontrolovat správnou funkci pro zamýšlený způsob použití.
Další všeobecné technické informace, viz Pokyny
| Hmotnost dveří Pmax | Vhodné závěsy |
| < 5 Kg | CFMR-020 + CFMR-NS |
| < 5 Kg | CFMR-020 + CFMR-020 |
| < 5 Kg | CFMR-035 + CFMR-NS |
| 5 Kg | CFMR-035 + CFMR-035 |
| 5 Kg | CFMR-070 + CFMR-NS |
| 10 Kg | CFMR-070 + CFMR-70 |
| 35 Kg | CFMR-070-LB + CFMR-NS-LB |
| 40 Kg | CFMR-100-LB + CFMR-NS-LB |
| 70 Kg | CFMR-070-LB + CFMR-070-LB |
| 90 Kg | CFMR-100-LB + CFMR-100-LB |
Pmax= maximální hmotnost dveří, které je závěs schopen zavírat při malém zbytkovém přidržovacím točivém momentu, zkoušená při minimálním úhlu otevření 45°.
POZNÁMKA: tato schopnost závisí nejen na geometrii dveří (zejména na poloze jejich těžiště), nýbrž také na dokonalé souososti závěsů.
