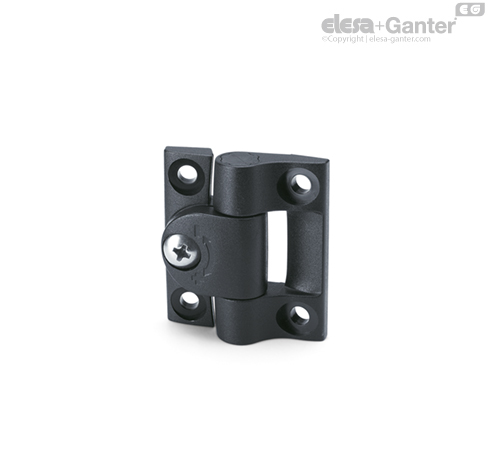

CFU.

Panty s nastavitelným třením

Vlastnosti a použití

Hlavním rysem pantu CFU. je možnost regulovat odporový kroutící moment dveří na kterých jsou namontované. Umožňují tak zanechat dveře otevřené v libovolné poloze a tuto polohu zachovat.

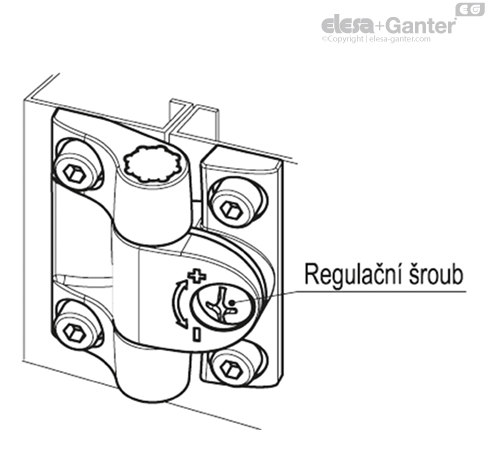

Pro nastavení třecího odporu pantu otáčejte jednoduše šroubem na tělese pantu; zvýšení tření je ve směru hodinových ručiček, snížení tření je proti směru hodinových ručiček.

Úhel otočení (přibližná hodnota)

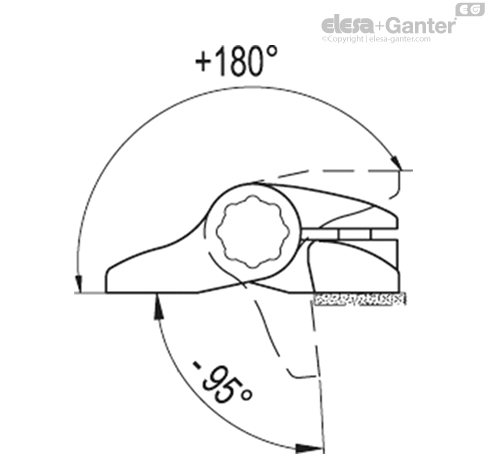

Max. 275° (mezi -95° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Odporový moment

Odporové kroutící momenty pantů 1,4 Nm a 4 Nm byly získané tak, že regulační šroub byl utažený maximálním utahovacím momentem 0,8 Nm (CFU.40) a 4 Nm (CFU.60).

Panty byly testované pomocí více než 60 000 cyklů otevření a zavření a hodnota odporového kroutícího momentu se nezměnila.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°		Odporový moment
Označení	Maximální provozní zatížení* Ea	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]	[Nm]
CFU.40 CH-4	300	900	300	1500	230	1000	1.4
CFU.60 CH-6	600	2350	400	3200	350	2500	4

* Elastická deformace 1 mm.
