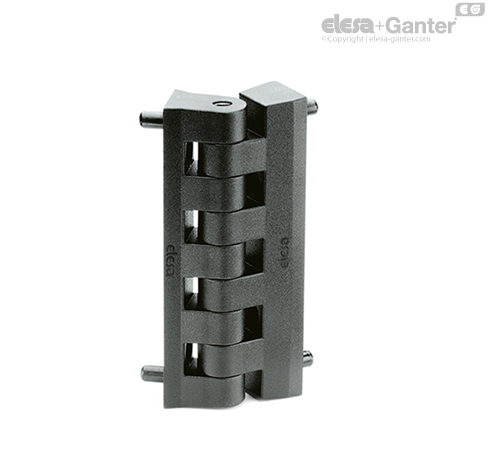

CFB.

Panty pro úzké zárubně a dveře

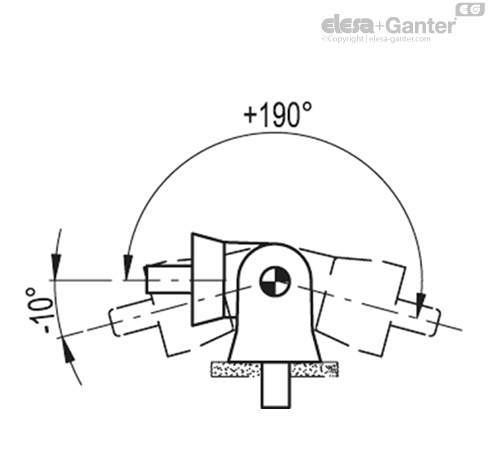

Úhel otočení (přibližná hodnota)

Max. 200° (mezi -10° až +190°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

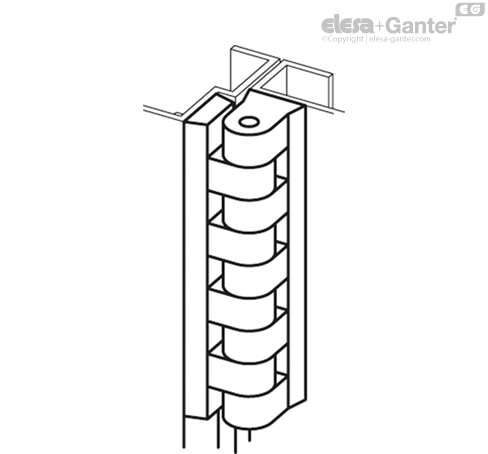

Montážní pokyny

1. Vyjměte otočný čep a namontujte dvě oddělené části dveřního pantu na dveře a rám, které mají být spojené.
2. Spojte dvě části pantu opět dohromady tak, aby byly ve správné poloze a zajistěte vložením otočného čepu.
