Informace
Ruční kola bezpečnostní GN 327 splňují základní zdravotní a bezpečnostní normy, protože po uvolnění zůstává ruční kolo připevněno na pevné součásti, tj. na upínací základně. Kolo je úplně odděleno od otočné hřídele.
Příruba ložiska je rovněž schopna podepřít hřídel prostřednictvím ložiskového pouzdra (označení č. 1). Jedná se o kluzné ložisko (DU pouzdro). Obecně však platí, že hřídel je podepřena samostatně a pouzdro ložiska se používá k vystředění příruby ložiska.
K vycentrování také dochází pomocí středícího kroužku (označení č. 2), pokud je na straně stroje vytvořeno vhodné osazení. V tomto případě je pouzdro ložiska zbytečné a nevzniká tak ke tření v ložisku (zahřívání).
Montážní pokyny
Montážní pokynyPouzdro hřídele a spojka se dodávají ve dvou samostatných součástech. Přes montáží si ověřte, že lze pouzdro hřídele hladce nasunout a že se na hřídeli volně pohybuje.

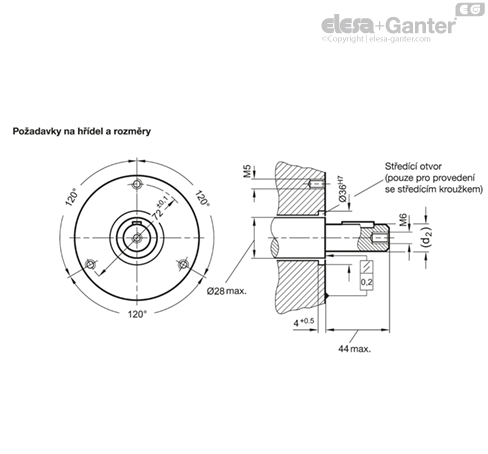

Správné fungování je možné, pokud na straně stroje:
- je upínací kroužek v rovině se styčným povrchem
- je osa hřídele pravoúhle vůči styčnému povrchu.
Provedení 1: s ložiskovým pouzdrem (označení č. 1)
Natlačte zároveň ruční kolo i pouzdro hřídele na hřídel, našroubujte přírubu ložiska a zajistěte axiálně pouzdro hřídele se spojkou.
Provedení se středicím kroužkem (označení č. 2)
Ruční kolo lze ihned našroubovat přes středicí kroužek nad upínací základnou. Poté natlačte pouzdro hřídele na hřídel a zajistěte je axiálně spojkou.
