SPECIFIKACE
Typy
- Typ A1: magnetický povrch nahoře, s otvorem
- Typ A2: magnetický povrch nahoře, s drážkovaným otvorem
- Typ C1: magnetický povrch ze strany, s otvorem
- Typ C2: magnetický povrch ze strany, s drážkovaným otvorem
Označení č.
- Provedení W: bez kontaktní destičky
- Provedení F: s kontaktní destičkou, se zápustným otvorem
- Provedení L2: s kontaktní destičkou, L-profil, s drážkovaným otvorem
- Provedení L3: s kontaktní destičkou, L-profil, s drážkovaným otvorem, prodloužené
- Provedení Z2: s kontaktní destičkou, Z-profil, s drážkovaným otvorem
- Provedení Z3: s kontaktní destičkou, Z-profil, s drážkovaným otvorem, prodloužené
Zinková slitina.
práškově lakováno
barva černá RAL 9005, povrch s texturou SW
barva stříbrná RAL 9006, povrch s texturou SR
Materiál magnetu
NdFeB ND
Neodym, železo, bór
teplotní odolnost až do 80 °C
Pryžová podložka (magnetický povrch)
Elastomer (TPE), černý
Tvrdost ≈ 80 Shore A
Kontaktní destička
Ocel
pozinkovaná, modrý pozink
Informace
Magnetické západky GN 4470 jsou kompaktní díly, které drží kryty, dveře a posuvné dveře v zavřené poloze. Pogumovaný magnetický povrch snižuje hlučnost a zabraňuje poškození opačného dílu.

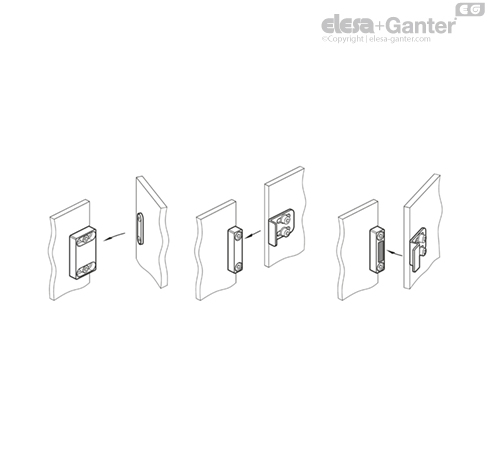

Kontaktní destičky pro rozličné instalační situace rozšiřují možnou škálu aplikací a používají se, například když jsou žádoucí magnetické západky, ale opačný díl je nemagnetický.
Pro magnetické západky typů A1 a A2 musí být během instalace zajištěn plný povrchový kontakt v oblasti zajišťovací destičky.

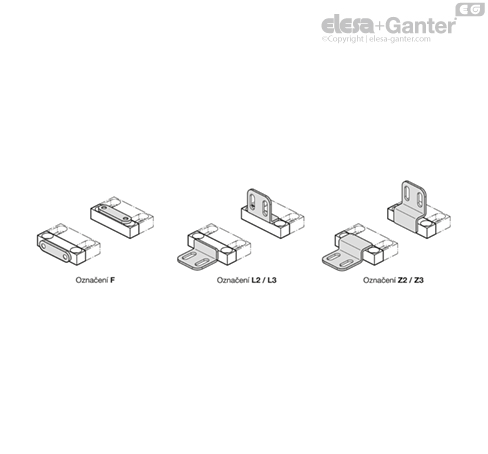

Možné kombinace magnetické západky s kontaktní destičkou
