Hlavní specifikace
Ramena madla
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, matný povrch.
Středové krytky
- ECA.T: Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva bílá, podobná RAL 9002, lesklý povrch, montáž zatlačením. Součást dodávky, demontáž možná pomocí šroubováku.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Antirotační montážní systém
Speciální expanzní montážní systém spojení trubky s rameny madla zabraňuje protáčení trubky při manipulaci.
Standardní provedení
Průchozí otvory pro šrouby s válcovou hlavou a vnitřním šestihranem, šrouby se šestihrannou hlavou nebo standardní matice.

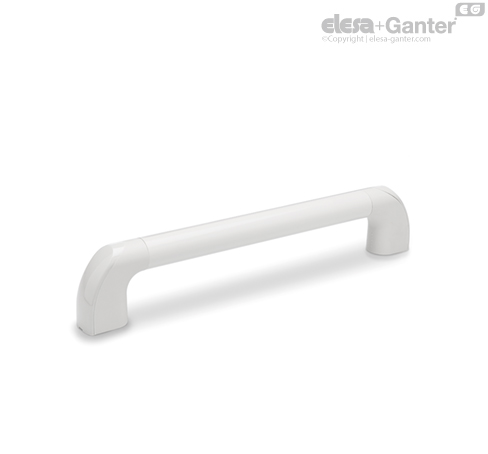

- Hliníková trubka, lakovaná barvou bílou podobnou RAL 9002, lesklý povrch. Ramena madla v barvě bílé podobné RAL 9002.
Doporučený utahovací moment:
- zadní montáž s hladkými otvory: 8 [Nm];
- přední montáž s hladkými nebo závitovými otvory: 15 [Nm].
Technické informace
Ergonomie a design
Velký průměr trubky poskytuje kvalitní a pohodlné uchopení; antirotační systém připojení trubky k ramenům madla byl vyvinutý s cílem umožnit jisté a bezpečné ovládání během obsluhy.
Technická data
Pevnost v tahu: hodnota F2 uvedená v tabulce, byla získána při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
