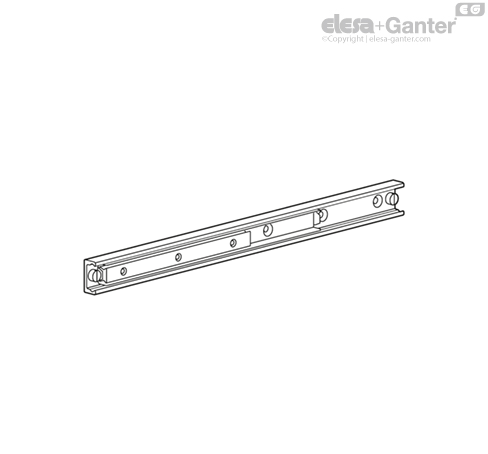

GN 2404
Lineární vedení
s částečným prodloužením
s částečným prodloužením
Kolejnice / Jezdec
Tepelně zpracovaná ocel
- pozinkovaná, modrý pozink
- Pojezdové dráhy kalené
Kuličky
Ložisková ocel, kalená
Kuličková klec
Ocel, pozinkovaná
Lineární vedení GN 2404 se používají např. pro zásuvky skladových regálů a posuvné dveře, nebo na přípravky pro lineární posuv v přímém směru.
Je-li dorazový šroub odstraněný z obou stran lineárního vedení, tak délka posuvu se prodlouží na délku kolejnice plus dodatečnou vzdálenost o něco větší, než je polovina délky kolejnice.
Vnější překážky pak mohou omezit maximální dráhu posuvu. Pojezdové dráhy kolejnic jsou navržené tak, aby se zabránilo nechtěnému vytržení jezdce z kolejnice.
- jiné délky (v závislosti na standardních délkách s odstupňováním 80 mm)
- speciální délky (otvory, počáteční a koncová vzdálenost)
Struktura
Všechná lineární vedení se skládají z vnější kolejnice a jezdce, který se posouvá uvnitř. Valivá ložiska jsou zajištěná v dané poloze pomocí kuličkové klece, která leží mezi kolejnicí a jezdcem. Kolejnice a běhoun jsou vyrobeny z tepelně zpracovatelné oceli, což umožňuje, aby byly použity v průmyslových prostředích s vyššími nároky na zatížení, tichý provoz a životnost.
Všechná provedení jsou dostupná v nominálních šířkách kolejnice h1 = 28, 35 a 43 mm a dodávají se ve standardním rozsahu délek od 130 mm do 1970 mm dle individuálních požadavků.
Lineární vedení jsou dodávaná s již nastavenou tuhosti posuvu mezi jezdcem a kolejnicí (mírně předepjatá). Pojezdové dráhy kolejnice a jezdce jsou indukčně kalené, což spolu s kuličkami z ložiskové oceli znamená nízké opotřebení a dlouhé servisní intervaly. Lineární vedení jsou trvale mazána kvalitním mazivem vyvinutým speciálně pro lineární vodící systémy.
V závislosti na požadavcích jsou k dispozici nejrůznější typy lineárních vedení. Posuv jezdce může probíhat pouze uvnitř délky kolejnice, může dojít k částečnému prodloužení nebo může dojít k plnému prodloužení, které je delší než je vlastní délka kolejnic. Lineární vedení s plným prodloužením se skládají z lineárních vedení vzájemně propojených přes jezdce v kolejnicích nebo pomocí středového profilu.
Montáž lineárních vedení se provádí pomocí otvorů pro zapuštěné šrouby v kolejnicích a jezdci mohou být dodání s otvory pro zapuštěné šrouby nebo se závitovými otvory. Kompaktní konstrukce lineárních vedení je výhodou při montáži do úzkých mezer.
Typy

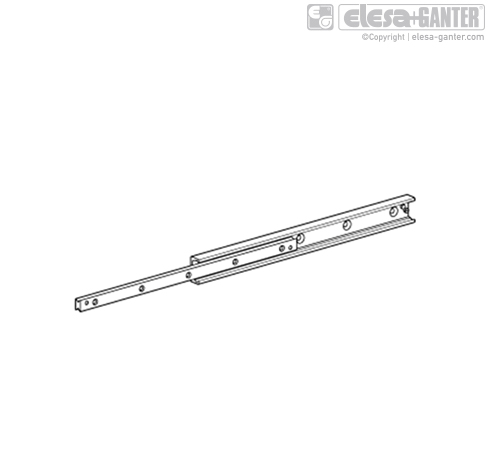

Lineární vedení s částečným prodloužením
Příklady montáže
Při výběru vhodného lineárního vedení je potřeba vzít v úvahu dostupný zástavbový prostor, požadovaný posuv a zatížení. Níže uvedené hodnoty pomohou určit nejvhodnější velikost lineárního vedení.
Hodnoty uvedených zatížení jsou pouze orientační a nezahrnují všechny vlivy působící při použití daného výrobku. Uživatel sám musí rozhodnout pro každý individuální případ, jestli vybraný výrobek je vhodný pro zamyšlené použití. Okolní prostředí a doba používání mohou ovlivnit hodnoty daného zatížení.

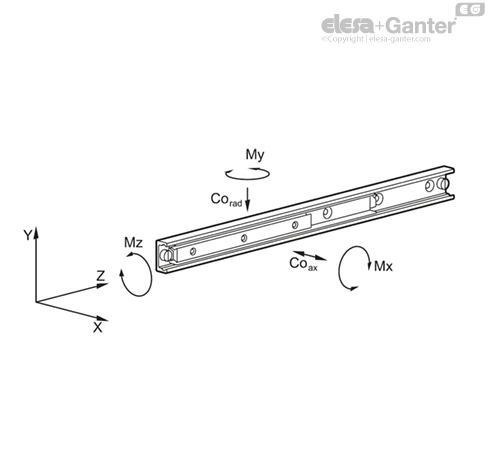

| Označení | Zatížení | - | Přípustný kroutící moment | - | - |
| - | Co rad [N] | Co ax [N] | Mx [Nm] | My [Nm] | Mz [Nm] |
| GN 2404-28-130 | 645 | 452 | 30 | 23 | 17 |
| GN 2404-28-210 | 1165 | 816 | 86 | 60 | 27 |
| GN 2404-28-210 | 2015 | 1410 | 190 | 135 | 41 |
| GN 2404-28-370 | 2540 | 1780 | 309 | 215 | 52 |
| GN 2404-28-450 | 3065 | 2145 | 540 | 316 | 64 |
| GN 2404-28-530 | 3595 | 2515 | 625 | 435 | 74 |
| GN 2404-35-290 | 2100 | 1470 | 218 | 155 | 56 |
| GN 2404-35-370 | 2685 | 1880 | 348 | 247 | 69 |
| GN 2404-35-450 | 3270 | 2285 | 515 | 365 | 80 |
| GN 2404-35-530 | 4350 | 3045 | 787 | 553 | 101 |
| GN 2404-35-610 | 4930 | 3450 | 1025 | 722 | 113 |
| GN 2404-35-690 | 5510 | 3860 | 1295 | 914 | 125 |
| GN 2404-43-370 | 3540 | 2480 | 444 | 313 | 119 |
| GN 2404-43-450 | 4905 | 3435 | 735 | 514 | 151 |
| GN 2404-43-530 | 6305 | 4415 | 1090 | 766 | 184 |
| GN 2404-43-610 | 7725 | 5410 | 1525 | 1065 | 210 |
| GN 2404-43-690 | 8185 | 5730 | 1850 | 1295 | 240 |
| GN 2404-43-770 | 9490 | 6530 | 2405 | 1685 | 273 |
Pro lineární vedení se většinou neuvádí detaily zatížení kroutícím momentem, protože se běžně montují v párech. Zatížení u těchto velikostí je minimální a předpokládá se, že okolní konstrukce má dostatečnou pevnost a tuhost. Přenos zatížení kroutícím momentem je v omezené míře povolený.
Statické zatížení a průhyb
Hodnoty zatížení uvedené v tabulkách uvádí maximální přípustné síly, které působí uprostřed profilu kolejnice lineárního vedení s plným prodloužením.
Pokud jsou dodržené uvedené hodnoty zatížení a v případě, že lineární vedení je plně prodlouženo, tak se vyskytuje menší deformace (průhyb) na konci jezdce nebo kolejnice. To za normálních okolností nemá špatný vliv na správnou funkci zařízení. V případě potřeby lze dodat hodnoty průhybu na vyžádání.
Montážní šrouby, použití montážních otvorů
Pro montáž se používají standardní zapuštěné šrouby DIN 7991-10.9, které se zašroubují s doporučeným utahovacím momentem. V závislosti na typu lineárního vedení nemusí být pro montáž použité všechny montážní otvory. Obecně platí, že tyto otvory mohou zůstat nevyužité. Ve výjimečných případech, zvláště u vedení s oboustranným výsuvem, pak tyto montážní otvory umožňují přístup pro vyšroubování dorazových šroubů a následné vytažení jezdce. Tyto šrouby pak mohou být dány zpátky na místo.
Rychlost posuvu, prokluz klece
Rychlost posuvu lineárních vedení může být až 0,8 m/s. Konkrétní aplikace a délka instalace může mít vliv na tuto hodnotu. V případě rychlých změn směru posuvu a vysoké hodnoty zrychlení pak může docházet k prokluzu klece, zvláště u dlouhých kuličkových klecích. V takových případech se klec nepohybuje synchronizovaně poloviční rychlostí vzhledem k rychlostí jezdce, ale postupně díky prokluzu ztrácí svou správnou polohu. Kdykoliv je to možné, může se posunout jezdec do krajní polohy své pojezdové dráhy a tím dojde k nastavení klece zpátky do správné polohy.
