GN 2402

Lineární vedení

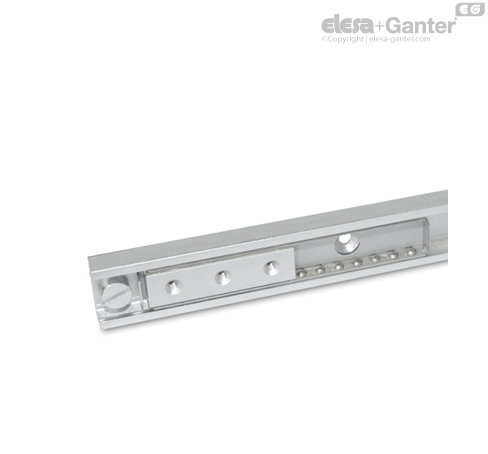

Lineární vedení GN 2402 jsou také známá jako lineární ložiska. Používají se např. pro zásuvky skladových regálů a posuvné dveře, nebo na přípravky pro lineární posuv v přímém směru.

Dráha posuvu jezdce je určená vnitřní délkou kolejnice l₁. Vnější překážky pak mohou omezit maximální dráhu posuvu. Pojezdové dráhy kolejnic jsou navržené tak, aby se zabránilo nechtěnému vytržení jezdce z kolejnice.

• Zatížení a informace o lineárních vodicích systémech

• jiné délky (v závislosti na standardních délkách s odstupňováním 80 mm)

• speciální délky (otvory, počáteční a koncová vzdálenost)

• jiné typy jezdců, speciální klece

Struktura

Všechná lineární vedení se skládají z vnější kolejnice a jezdce, který se posouvá uvnitř. Valivá ložiska jsou zajištěná v dané poloze pomocí kuličkové klece, která leží mezi kolejnicí a jezdcem. Kolejnice a běhoun jsou vyrobeny z tepelně zpracovatelné oceli, což umožňuje, aby byly použity v průmyslových prostředích s vyššími nároky na zatížení, tichý provoz a životnost.

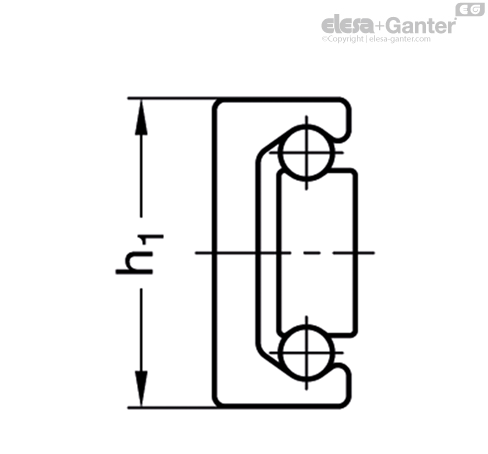

Všechná provedení jsou dostupná v nominálních šířkách kolejnice h₁ = 28, 35 a 43 mm a dodávají se ve standardním rozsahu délek od 130 mm do 1970 mm dle individuálních požadavků.

Lineární vedení jsou dodávaná s již nastavenou tuhosti posuvu mezi jezdcem a kolejnicí (mírně předepjatá). Pojezdové dráhy kolejnice a jezdce jsou indukčně kalené, což spolu s kuličkami z ložiskové oceli znamená nízké opotřebení a dlouhé servisní intervaly. Lineární vedení jsou trvale mazána kvalitním mazivem vyvinutým speciálně pro lineární vodící systémy.

V závislosti na požadavcích jsou k dispozici nejrůznější typy lineárních vedení. Posuv jezdce může probíhat pouze uvnitř délky kolejnice, může dojít k částečnému prodloužení nebo může dojít k plnému prodloužení, které je delší než je vlastní délka kolejnic. Lineární vedení s plným prodloužením se skládají z lineárních vedení vzájemně propojených přes jezdce v kolejnicích nebo pomocí středového profilu.

Montáž lineárních vedení se provádí pomocí otvorů pro zapuštěné šrouby v kolejnicích a jezdci mohou být dodání s otvory pro zapuštěné šrouby nebo se závitovými otvory. Kompaktní konstrukce lineárních vedení je výhodou při montáži do úzkých mezer.



Typy





Příklady montáže



Zatížení lineárních vedení





Při výběru vhodného lineárního vedení je potřeba vzít v úvahu dostupný zástavbový prostor, požadovaný posuv a zatížení. Níže uvedené hodnoty pomohou určit nejvhodnější velikost lineárního vedení.

Hodnoty uvedených zatížení jsou pouze orientační a nezahrnují všechny vlivy působící při použití daného výrobku. Uživatel sám musí rozhodnout pro každý individuální případ, jestli vybraný výrobek je vhodný pro zamyšlené použití. Okolní prostředí a doba používání mohou ovlivnit hodnoty daného zatížení.

Statické zatížení a průhyb

Hodnoty zatížení uvedené v tabulkách uvádí maximální přípustné síly, které působí uprostřed profilu kolejnice lineárního vedení s plným prodloužením.

Pokud jsou dodržené uvedené hodnoty zatížení a v případě, že lineární vedení je plně prodlouženo, tak se vyskytuje menší deformace (průhyb) na konci jezdce nebo kolejnice. To za normálních okolností nemá špatný vliv na správnou funkci zařízení. V případě potřeby lze dodat hodnoty průhybu na vyžádání.

Montážní šrouby, použití montážních otvorů

Rychlost posuvu, prokluz klece
