SPECIFIKACE
Označení č.
- Č. 2: Se šroubem s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Nerezová ocel AISI CF-8 NI
matně pískovaná
pouze s trubkovým ložiskem
Trubkové ložisko
Plast (PTFE)
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

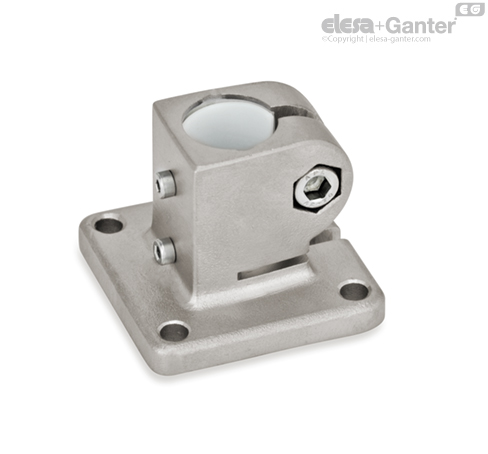

Jezdci s čelní přírubou GN 162.1 jsou založeny na použití základen. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce. Otvory s označením „G“ jsou vybaveny trubkovými ložisky.
Při umístění šroubu v poloze z lze seřizovat vůli vodicích otvorů d1 nebo provádět upínání spojek lineárních mechanismů po seřízení.
