SPECIFIKACE
Označení č.
Č. 2: se šroubem s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Trubkové ložisko
Plast (PTFE)
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

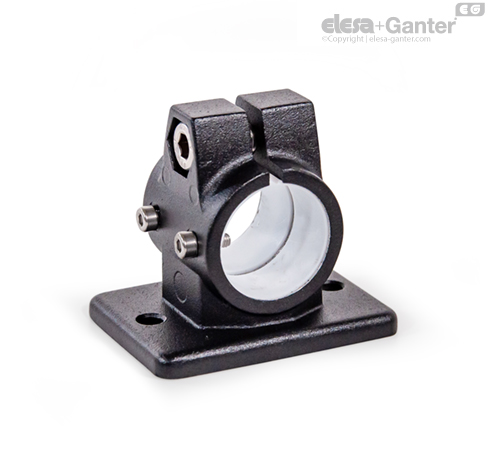

Přírubové lineární mechanismy GN 146.13 jsou založeny na použití přírubových spojek. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce. Otvory s označením G jsou vybaveny trubkovými ložisky.
Při umístění šroubu v poloze z lze seřizovat vůli vodicích otvorů d1 nebo provádět upínání spojek lineárních mechanismů po seřízení.
Je-li požadováno rychlé upínání bez použití nářadí, lze šrouby s válcovou hlavou nahradit seřiditelnými ručními pákami. GN 911 uvedeno v tabulce příslušenství.
