SPECIFIKACE
Typy
Označení č.
- Č. 4: s 2 uzavřenými maticemi DIN 917 z nerezové oceli
Nerezová ocel AISI CF-8
matně pískovaná
Trubkové ložisko
Plast (PTFE)
Vratový šroub DIN 603
Nerezová ocel
Uzavřená matice DIN 917 / Podložky
Nerezová ocel
Plast (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Informace

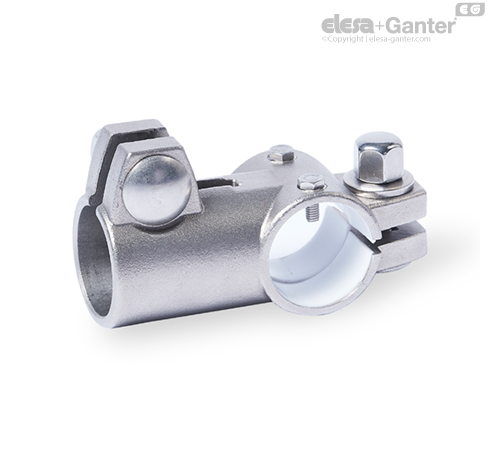

Úhlové lineární mechanismy GN 192.15 jsou založeny na použití úhlových svěracích spojek typu T. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce. Otvory s označením G jsou vybaveny trubkovými ložisky.
Při umístění šroubu v poloze 2 lze seřizovat vůli vodicího otvoru d1 nebo provádět upínání spojek lineárních mechanismů po seřízení. Typ B je vybaven těsněními v místech se šrouby.
Je-li požadováno rychlé upínání bez použití nářadí, lze uzavřené matice nahradit seřiditelnými ručními pákami. GN 911.3 uvedeno v tabulce příslušenství.
