Specifikace
Typy
- Type R: s pružinové pístky
- Typ D: s odpruženým pouzdrem
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Montážní prvky / Pohybové prvky
- Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
- Šestihranné matice DIN 985
Nerezová ocel AISI 304
Pružinové pístky GN 717, type CK
Odpružená pouzdra GN 615.9, type KN
- Kulička s kluzným ložiskem
- Nerezová ocel, pojistná matice ISO 4035
Informace

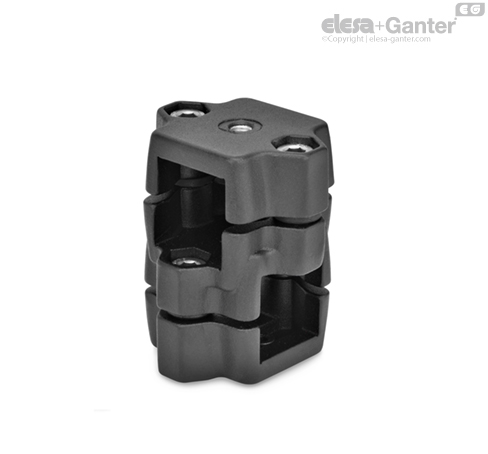

Pomocí dvouosých posuvných upínacích jednotek GN 134.7 můžete rychle a snadno střídat pozice na čtyřhranné konstrukční trubce. Požadované otvory pro typ R nebo zapuštění pro typ D si může uživatel vytvořit podle konstrukčních pokynů, nebo si může objednat zcela dokončené konstrukční trubky s pojistnými otvory GN 990.1 .
Pokud budete potřebovat rychlé upínání bez použití nástrojů, můžete šrouby s válcovou hlavou na místech z nahradit regulovatelnými pákami GN 911 uvedeno v tabulce příslušenství. Středicí pouzdra v průchozích otvorech eliminují axiální vůli mezi horními a dolními částmi pojistných posuvných jednotek.
Dvouosé posuvné upínací jednotky GN 134.7 se dodávají s nenamontovaným pružinovým pístkem (typu R) nebo odpruženým pouzdrem (typu D). Typ G se závitem je univerzálně vhodný pro specifické aplikace.
Konstrukční informace
Čtvercové rozměry pro pojistné posuvné jednotky jsou navrženy pro konstrukční trubky GN 990. Uživatel je může opatřit pojistnými otvory (B nebo S) podle rozměrů uvedených v tabulce.
Konstrukční trubky s pojistnými otvory mohou být objednány jako standardní součást GN 990.1 odříznuto na délku a zcela připraveno pro instalaci.
| S Čtyřhran V | d6 + 0,3 vývrt B (pro typ R) | d7 +0.3 zahloubení S (pro typ D) | pro pojistné posuvné jednotky |
| V 25 | B 5 | S 2.5 | V 25 |
| V 30 | B 5 | S 2.5 | V 30 |
| V 40 | B 8 | S 4.5 | V 40 |
| V 50 | B 8 | S 4.5 | V 50 |
