SPECIFIKACE
Označení č.
Č. 2: Se 2 šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Trubkové ložisko
Plast (PTFE)
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

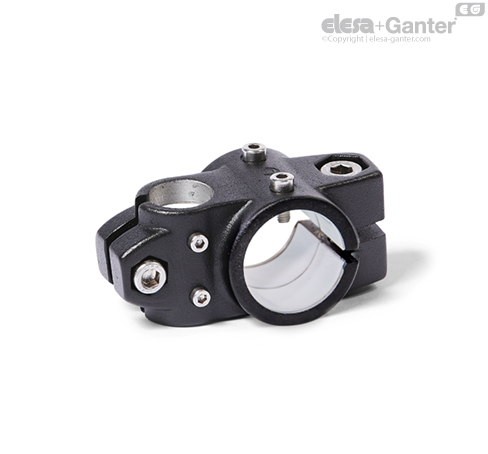

Dvoucestní jezdci GN 133.2 jsou založeni na dvoucestných spojkách. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce. Otvory s označením G jsou vybaveny trubkovými ložisky.
Při umístění šroubů v polohách z1 / z2 lze seřizovat vůli vodicích otvorů d1 / d2 nebo provádět upínání spojek lineárních mechanismů po seřízení.
V případě zájmu o rychlé upnutí bez použití nástrojů lze šrouby s válcovou hlavou nahradit regulovatelnými pákami GN 911 uvedeno v tabulce příslušenství.
