SPECIFIKACE
Označení č.
Č. 2: Se 2 šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
Hliník
práškově lakováno
barva černá, RAL 9005, povrch s texturou S
Trubkové ložisko
Plast (PTFE)
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

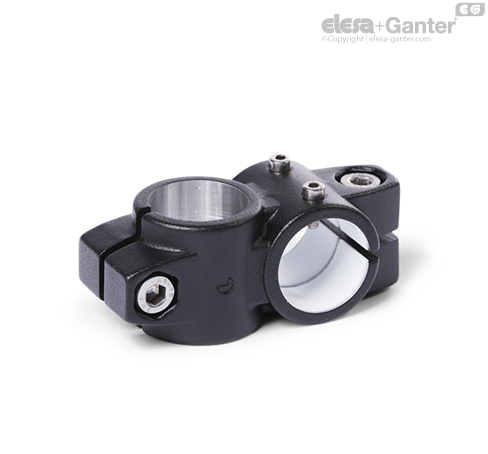

Dvoucestní jezdci GN 132.1 jsou založeni na dvoucestných spojkách. Dodatečné montážní otvory se používají jako prostředek pro připojení k ovládacímu klíči jezdce. Otvory s označením G jsou vybaveny trubkovými ložisky.
Při umístění šroubů v polohách z lze seřizovat vůli vodicích otvorů d1 / d2 nebo provádět upínání spojek lineárních mechanismů po seřízení.
Je-li požadováno rychlé upínání bez použití nářadí, lze šroub s válcovou hlavou nahradit seřiditelnými ručními pákami. GN 911 uvedeno v tabulce jako příslušenství.
