SPECIFIKACE
Typy
Označení č.
- Č. 2: Kolík s vnějším závitem
- Č. 3: Kolík s vnitřním závitem
Vnější kroužek
Plast, polyacetal (POM)
Provozní teplota -20 °C až 100 °C
- S krytem (krycími kotouči 2Z)
Čep
Ocel, pozinkovaná
Informace

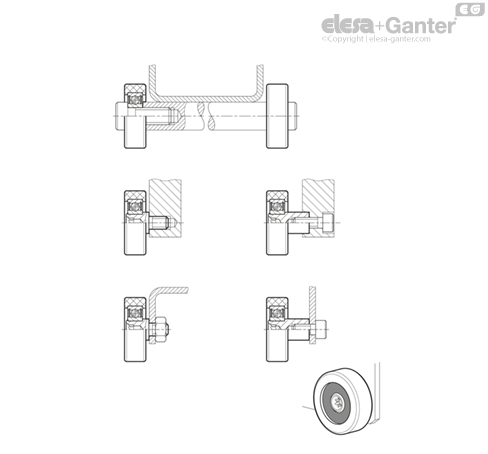

Vodicí kladky GN 753.1 lze používat jako vodítka, ložiska nebo opěrné součásti pro malá až střední zatížení. Lze je používat také k vytváření vlastních systémů lineárních vodicích kolejnic.
Jmenovitou radiální zatížitelnost, která je uvedena v tabulce, je třeba chápat jako směrnou hodnotu, při níž vodicí kladky dosahují provozní životnosti alespoň 200 000 m. Podmínkami pro dosažení této provozní životnosti jsou rychlost 0,4 m/s, čistý, suchý, rovný, hladký a tvrdý protilehlý odvalovací povrch a provozní teplota v rozsahu od 15 °C do 30 °C. Vodící rolny by neměly být používány při axiálním zatížení.
