Specifikace

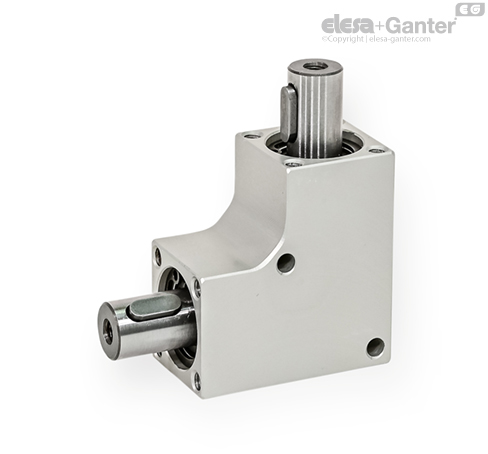

- Typ L: Úhlový převod 90°
- Typ T: Kuželová převodovka se dvěma výstupními hřídeli
Hliník
- Utěsněno kvůli eliminaci vniknutí prachu
- eloxované, přírodní barva AN
Ocel
Utěsněno (těsnicí disky 2RS)
Provozní teplota −20 °C až 60 °C
Informace
Kuželové převodové skříně GN 3971 dokážou přenášet vysoký točivý moment navzdory svým velice kompaktním rozměrům. Lze je použít v nejrůznějších aplikacích, jako jsou výškové úpravy nebo změny směru otáčení hřídele.
Velké množství upevňovacích otvorů umožňuje jednoduchou montáž v jakékoliv orientaci a poloze. Paralelní klíče mohou zaujmout jakoukoliv úhlovou polohu.
Montážní pokyny
Při sestavování nepůsobte na skříň ani na ložiska silou. Doporučujeme použít závitové otvory d7 na hřídeli. Doporučujeme použití odpovídajícího spojení ke kompenzaci odsazení hřídele a tolerance házení souvisejících s výrobou a ke kompenzaci vibrací a nárazů.
