SPECIFIKACE
Provedení z oceli
Typy
Typ B: čep vidlice s pojistnou pružinou
Typ KL: čep vidlice s pojistným kroužkem KL
Typ SL: čep vidlice s pojistnou podložkou SL
(pouze pro d1 = 4 ... 16)
- pozinkovaná, modrý pozink
- pozinkovaná, modrý pozink
Provedení z hliníku
Typy
- Typ KL: čep vidlice s pojistným kroužkem KL
- Typ SL: čep vidlice s pojistnou podložkou SL
Hliník AL
eloxovaný hliník, barva černá
- pozinkovaná, modrý pozink
Provedení z nerezové oceli
Typ
- Typ A: Čep s pojistným kroužkem DIN 471
Nerezová ocel AISI 303 NI
bez povrchové úpravy
Pojistný kroužek DIN 471
Nerezová ocel
Německá norma Č. 1.4122
Informace
Vidlicové klouby GN 751 se skládají z vidlicové hlavy DIN 71752 a čepu vidlice zajištěného pomocí pojistky (Typ KL a SL) nebo pomocí pružiny (Typ B). Oba typy je možné demontovat bez použití speciálních nástrojů.
Velikost d1 = 12 je dodávána s jemným závitem M12x1,5 dle normy DIN. V praxi je však více používaná velikost závitu M12x1,25. Standard dle DIN 71752 nenabízí větší velikost než d1 = 20.
Technické informace
Typy čepů pro vidlicové klouby
Čep s pojistnou pružinou se snadno montuje a demontuje. Proto je tento typ zvláště vhodný pro aplikace, kde je nutné časté odpojení vidlicového kloubu.

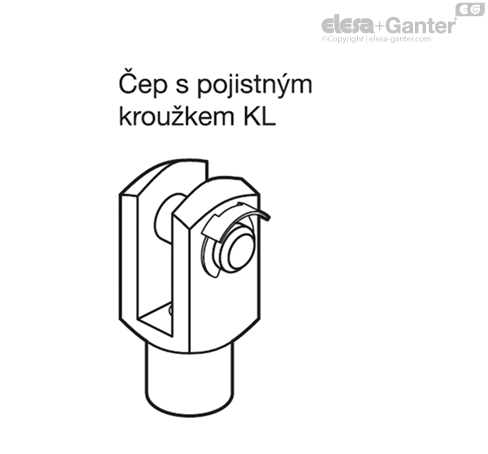

Čep s pojistným kroužkem KL může být montován a demontován i bez pomocí nástroje (např. rukou).

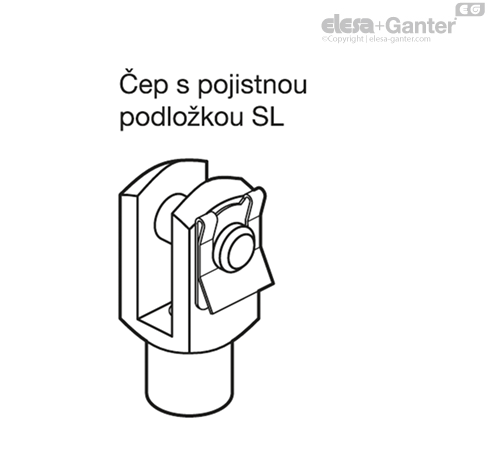

Čep s pojistnou podložkou SL vyžaduje pro demontáž použití nástroje (např. šroubovák). Toto je nejbezpečnější zajištění.
