GN 2240-K Elastomerové čelisťové spojky s drážkou (od d₁ = 30)

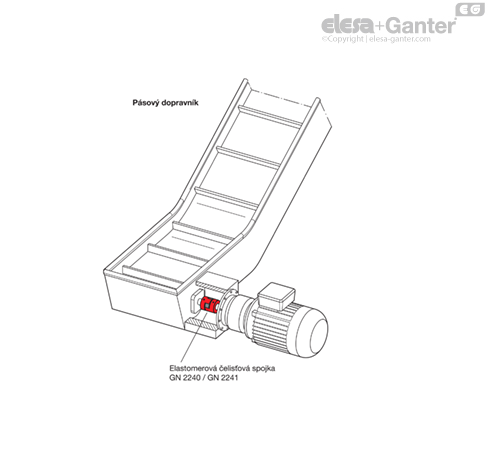

Elastomerové čelisťové spojky GN 2240 mohou přenášet velmi vysoké krouticí momenty a zároveň kompenzovat vychýlení hřídele a tolerance házení. Jsou preferovány v aplikacích, kde je kladen důraz na čistý přenos točivého momentu a výkonu.

Výběr ze tří spojovacích pavouků s různými hodnotami tvrdosti umožňuje optimální přizpůsobení vlastností spojky konkrétním požadavkům. Upínací náboje a jednoduchá instalace zastrčením umožňují velmi snadnou montáž čelisťových spojek.

U otvorů s označením K je drážka pro pero vždy integrována do obou otvorů d₂ a d₃.

• Spojovací pavouci GN 2240.1

• Drážka pro pero P9 DIN 6885

• Základní tolerance ISO

• Vlastnosti elastomeru

Pokud je okolní teplota vyšší než 30 °C, je třeba upravit jmenovitý kroutící moment a maximální kroutící moment pomocí teplotních korekčních faktorů.

Stejně jako všechny mechanické součásti, podléhají hřídele výrobním a montážním tolerancím, které obecně nelze zcela eliminovat ani při rozsáhlých technických opatřeních. Pokud tyto odchylky nejsou zohledněny v konstrukci, výsledkem mohou být vibrace, hlučný chod a opotřebení nebo poškození hřídelí a jejich ložisek. Vhodné spojky jsou nejen schopny účinně kompenzovat vychýlení a házení, ale také značně zjednodušují proces montáže, čímž snižují celkové množství nutné práce. Vychýlení hřídele a chyby házení se mohou lišit svou povahou a je třeba je vždy vzít v úvahu při výběru vhodné spojky.

Typ chyby	Diagram vychýlení
Boční: Osy hřídelů jsou ve skutečnosti rovnoběžné, jsou však také bočně posunuty a nevyrovnávají se.
Úhlové: Osy hřídelů neleží ve stejné rovině, setkávají se pod určitým úhlem.
Axiální: Hřídele se pohybují axiálně podél osy otáčení.
Házení: Hřídele se pohybují radiálně ze středu osy otáčení.

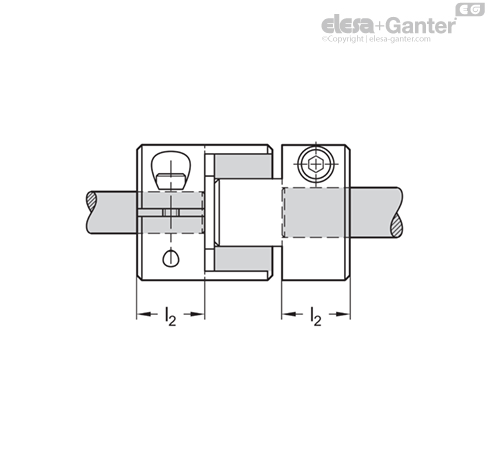

Pro správné upevnění nábojů spojky musí být hřídel namontována podle doporučené hloubky zasunutí hřídele l₂. Hloubka zasunutí hřídele l₂ je uvedena ve standardním listu příslušné spojky. Pokud je hloubka zasunutí příliš nízká, mohla by hřídel vyklouznout ze spojky nebo by se mohl zlomit upínací náboj. Pokud je hřídel zasunuta příliš daleko, může to způsobit rušení uvnitř spojky a vést k jejímu poškození.

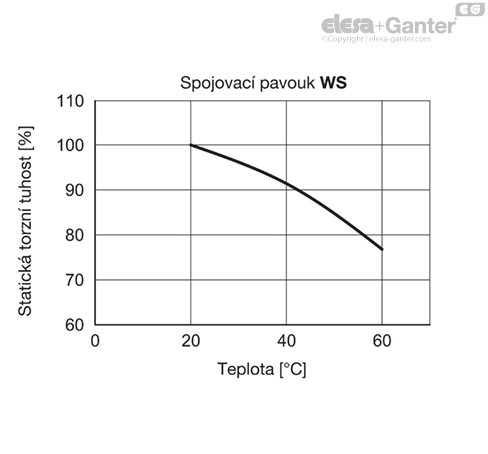

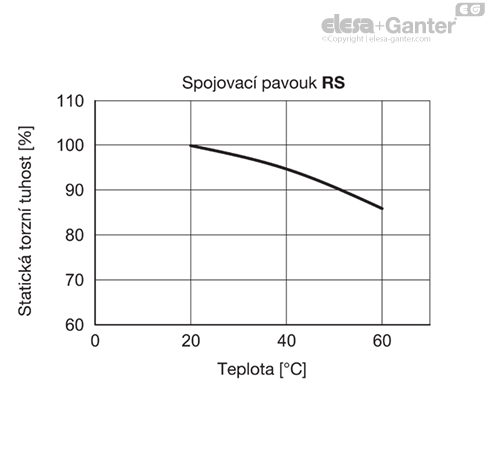

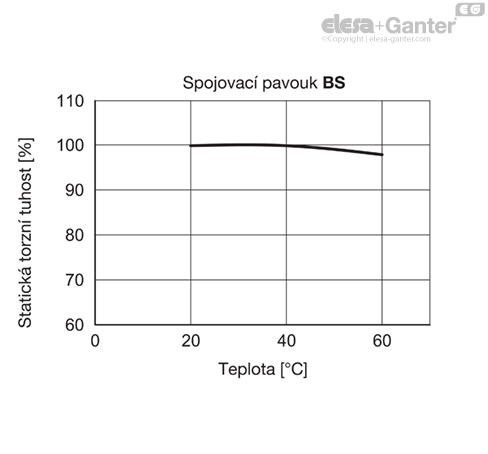

Diagramy ukazují změnu statické torzní tuhosti v rámci přípustného rozsahu provozních teplot za předpokladu, že statická torzní tuhost při 20 °C je 100 %. Torzní tuhost spojek s rostoucí teplotou klesá.

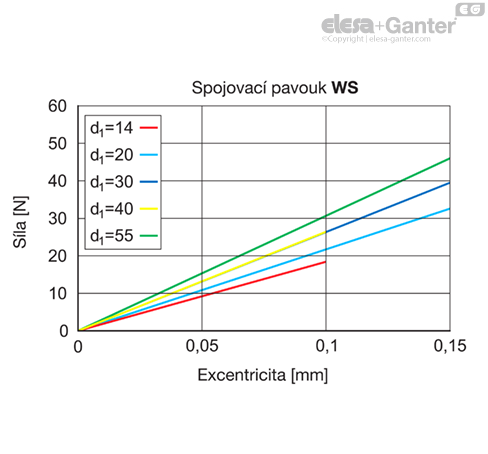

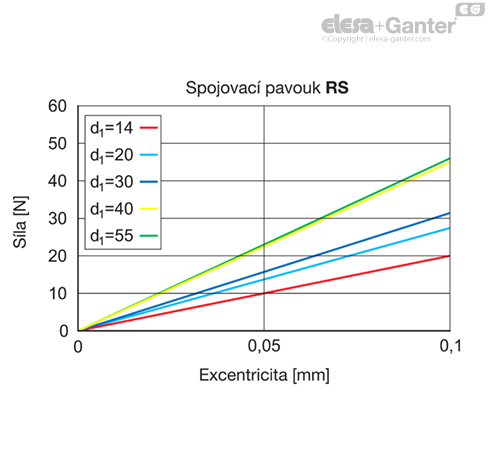

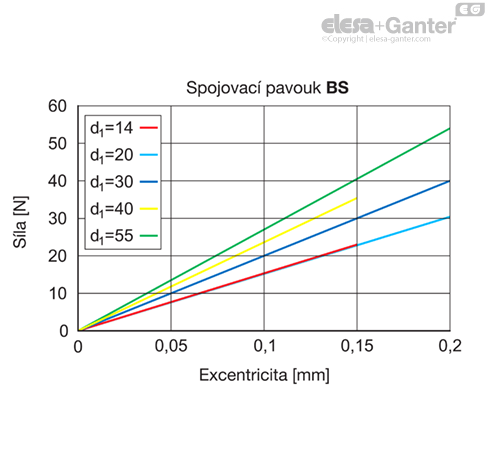

Když jsou konce hřídele instalovány v excentrickém uspořádání, spojka se neustále snaží vrátit do své neutrální polohy. Výsledná síla se označuje jako vratná síla. Pokud jsou spojky instalovány s nejmenší možnou mírou excentricity, je výsledná vratná síla nižší. Tím se také snižuje síla působící na ložisko hřídele.
