GN 32i-1 Úhlové spojovací prvky Vytvoření rohu

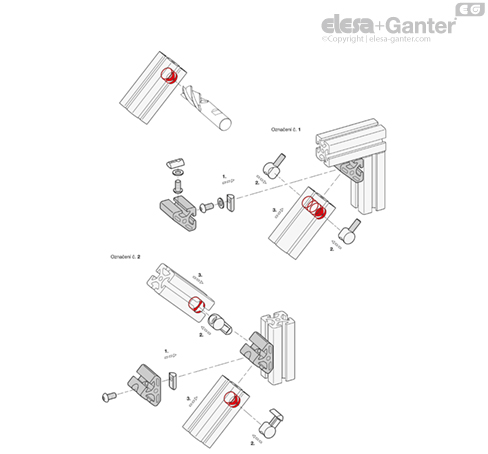

Úhlové spojovací prvky GN 32i (označení č. 1) slouží ke spojení hliníkových profilů v pravém úhlu a používají se především k vytvoření rohových výztuh s úhlem 45°. Úhlové spojovací prvky GN 32i (označení č. 2) slouží k připevnění jednoduché nebo dvojité výztuhy k hliníkovému profilu pod úhlem 45°.

Výztuhy se upevňují univerzálními spojovacími prvky GN 22i . K tomu je nutné sejmout jejich ochranu proti kroucení (označení č. 1) a profil obrobit (označení č. 1 a 2).

• Univerzální spojovací prvky GN 22i

• Matice pro T-drážky GN 50i
