Hliníkové profily GN 10i se vyrábějí vytlačováním. Lze je použít například ke snadné výrobě ochranných krytů, pracovního vybavení nebo přípravků.
Hliníkové profily v kombinaci s demontovatelným a opakovaně použitelným příslušenstvím tvoří flexibilní modulární systém. Spojky lze upevnit buď do drážek, nebo do koncových ploch prostřednictvím otvorů.
Lehký typ profilu se běžně používá pro konstrukce určené pro nízké zatížení nebo pro váhově optimalizované konstrukce.
Hliníkové profily se dodávají ve svazcích. Počet kusů v jednotlivých svazcích je uveden v tabulce.
Mechanická data (ve směru protlačování)
- Materiál: Al Mg Si 0.5 F25 (EN AW – 6063)
- Stav při dodání: tepelně vytvrzený
- Povrchová úprava eloxováním: E6EV1 (přírodní barva), tloušťka vrstvy: 10 μm
- Rozměrové odchylky podle normy DIN EN 12020-2
- Pevnost v tahu Rm min. 245 N/mm²
- Mez kluzu Rp0,2 min. 195 N/mm²
- Hustota 2,7 kg/dm³
- Součinitel lineární roztažnosti 23,6x10-6 1/k
- Modul pružnosti E ≈ 70 000 N/mm²
- Tvrdost ≈ 75HB -2,5/187,5

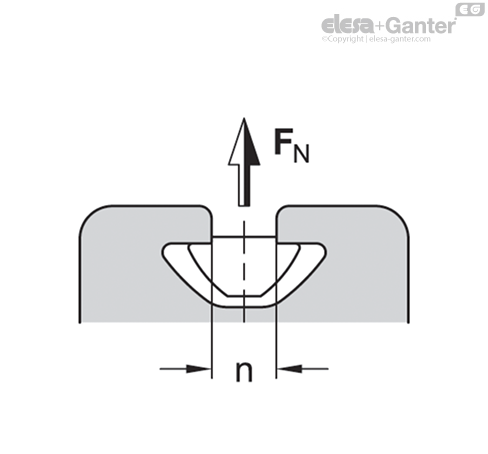

Přípustné tahové zatížení drážky
| n | Rozteč | Typ profilů | FN* v N |
| - | - | - | S maticemi do T-drážky GN 50i |
| - | - | - | Typ N | Typ V | Typ S |
| 6 | 30 | Lehká | 3000 | 3000 | - |
| 8 | 40 | Lehká | 7500 | 5500 | - |
| 8 | 40 | Těžká | 15000 | 15000 | 19000 |
* V závislosti na velikosti závitu matice do T-drážky

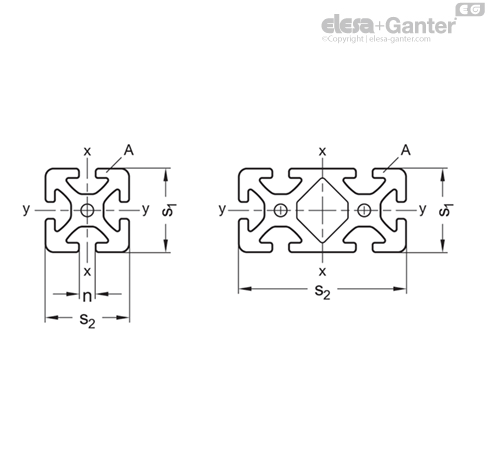

Průřezové vlastnosti
Wx, Wy = Axiální odporový moment proti ohybu
lx, ly = Plošný moment 2. stupně proti ohybu
lt = Plošný moment 2. stupně proti krutu
A = Průřezová plocha
m = Hmotnost vztažená na délku
| GN 10i Lehký typ profilů |
| s1 | s2 | n | Rozteč | Ohybová osa x-x | Ohybová osa y-y | lt | A | m ≈ |
| - | - | - | - | lx v cm4 | Wx v cm3 | ly v cm4 | Wy v cm3 | v cm4 | v cm2 | v kg/m |
| 30 | 30 | 6 | 30 | 2.9 | 1.94 | 2.9 | 1.94 | 0.3 | 3.43 | 0.93 |
| 30 | 60 | 6 | 30 | 21.2 | 7.07 | 5.54 | 3.69 | 3.18 | 6.13 | 1.65 |
| 60 | 60 | 6 | 30 | 39.5 | 13.2 | 39.5 | 13.2 | 21.5 | 10.0 | 2.7 |
| 40 | 40 | 8 | 40 | 9.1 | 4.55 | 9.1 | 4.55 | 1.36 | 6.47 | 1.75 |
| 40 | 80 | 8 | 40 | 70.2 | 17.6 | 16.8 | 8.45 | 9.94 | 11.3 | 3.08 |
| 80 | 80 | 8 | 40 | 130.1 | 33.2 | 130.1 | 33.2 | 80.8 | 19.3 | 5.17 |
| GN 10i Těžký typ profilů |
| s1 | s2 | n | Rozteč | Ohybová osa x-x | Ohybová osa y-y | lt | A | m ≈ |
| - | - | - | - | lx v cm4 | Wx v cm3 | ly v cm4 | Wy v cm3 | v cm4 | v cm2 | v kg/m |
| 40 | 16 | 8 | 40 | 1.06 | 1.25 | 6.75 | 3.37 | 0.97 | 4.15 | 1.12 |
| 40 | 40 | 8 | 40 | 13.9 | 6.95 | 13.9 | 6.95 | 1.88 | 9.05 | 2.45 |
| 40 | 80 | 8 | 40 | 101.0 | 25.2 | 26.7 | 13.4 | 18.8 | 16.5 | 4.51 |
| 80 | 80 | 8 | 40 | 187.8 | 46.9 | 187.8 | 46.9 | 128.4 | 26.7 | 7.2 |
| GN 11i Lehký typ profilů |
| s1 | s2 | n | Rozteč | Ohybová osa x-x | Ohybová osa y-y | lt | A | m ≈ |
| - | - | - | - | lx v cm4 | Wx v cm3 | ly v cm4 | Wy v cm3 | v cm4 | v cm2 | v kg/m |
| 40 | 40 | 8 | 40 | 9.63 | 4.96 | 9.63 | 4.96 | 5.41 | 6.79 | 1.83 |
