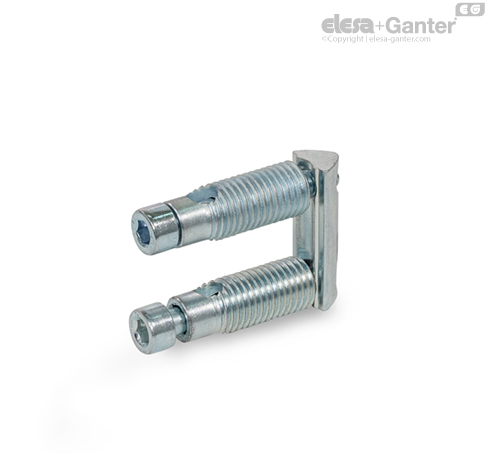

GN 23i-D Automatické spojovací prvky Se 2 šrouby a dvojitou maticí do drážky

Automatické spojovací prvky GN 23i (označení R) slouží ke spojení dvou kolmých hliníkových profilů. Profily není nutné obrábět. Tento spoj můžete umístit do libovolné části drážky a posouvat jej.

Automatické spojovací články GN 23i (označení D) slouží ke spojení dvou kolmých hliníkových profilů a brání jejich kroucení. Profily není nutné obrábět. Tento spoj můžete umístit do libovolné části drážky a posouvat jej.

Automatické spojovací prvky GN 23i (označení S) slouží ke spojení dvou čelních stran profilů, což vytváří prodloužený profil, který se nekroutí. Profily není nutné obrábět.

Montáž se provádí vložením šroubu s vnitřním šestihranem do drážky a následným našroubováním mírně namazaných závitových pouzder. Přitom mohou vznikat nepatrné otřepy. Automatické spojovací prvky se používají v protilehlých párech. Pokud do drážky profilu hodláte umístit panely, musíte je patřičně seříznout.

Automatické spojovací prvky se dodávají v baleních. Počet kusů v jednotlivých svazcích je uveden v tabulce.
