CFVT-CH: bez zarážky, (volné otáčení).

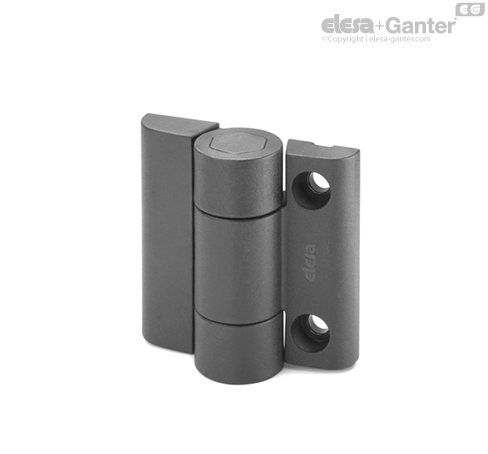

CFVT-CH-80: zarážka s úhly -70° /-7° / 80°, Odporový moment 0.7 Nm nebo 1.2 Nm nebo 1.7 Nm.
CFVT-CH-115: zarážka s úhly -70° /-7° / 115°, Odporový moment 0.7 Nm nebo 1.2 Nm nebo 1.7 Nm.
CFVT-CH-150: zarážka s úhly -70° / -7° / 150°, Odporový moment 0.7 Nm nebo 1.2 Nm nebo 1.7 Nm.

Maximální úhel natočení 255° (mezi -75° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Odporový moment odpovídá točivému momentu, který musí být použit k uvolnění pantu s reatací polohy.

Panty byly testované pomocí více než 20 000 cyklů otevření a zavření a hodnota odporového kroutícího momentu se nezměnila.

Aretační systém pantu (ELESA patent) umožňuje zajistit tři různé polohy otevření dveří, a to v závislosti na provedení.

Když je pant v rozsahu +/- 25 ° vzhledem k poloze aretace, dosahuje díky vnitřnímu zařízení jedné z těchto poloh (obr. 1).

Hodnota zjištěná ve speciálních testech bez zatížení.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.

Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°

Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]
CFVT	300	2100	400	1900	250	1800
