DD51-E
DD51-E
Elektronické ukazatele polohy
Technopolymer, napájení z baterie, přímý náhon, 5 číslic
Technopolymer, napájení z baterie, přímý náhon, 5 číslic
Hlavní specifikaceTechnické informace
Montážní pokynyPříslušenství
Hlavní specifikace
Základna a tělo ukazatele
Vysoce odolný technopolymer na bázi polyamidu (PA).
Základna je černá.
Pouzdro v následujících barvách:
- C1: šedo-černá RAL 7021, lesklý povrch.
- C2: oranžová RAL 2004, lesklý povrch.
- C3: šedá RAL 7035, lesklý povrch.
- C55: barva modrá RAL 5005, lesklý povrch.
Kryt baterie s dokonalým utěsněním a samořeznými šrouby UNI 6955 z nerezové oceli AISI 304 s drážkou TORX® T06 (registrovaná obchodní značka TEXTRON INC.).
Spojení mezi základnou a pouzdrem je opatřeno vysoce účinným těsnicím materiálem, který kromě toho, že zabraňuje vniknutí prachu a tekutin, brání také v rozpojení součástí v průběhu používání.
Pouzdro
Nerezová ocel AISI 304 s vystruženým otvorem Ø 14 mm v toleranci H7, upevnění na hřídel pomocí upínacího šroubu z nerezové oceli AISI 304 s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85 (šroub je součásti dodávky).
Okénko
Průhledný technopolymer na bázi polyamidu (PA-T), lisovaný přes okraje pouzdra s dokonalým utěsněním. Odolný proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek (vyhněte se kontaktu s alkoholem v průběhu čištění).
Displej
- LCD displej 5-ti místný, výška 8,0 mm, možnost zobrazování speciálních znaků.
Zobrazené parametry mohou být nastavené a upravované obsluhou pomocí příslušných tlačítek:
- hodnoty vyjádřené v mm, palcích nebo stupních
- způsob zobrazení hodnot (absolutní nebo relativní režim)
- orientace čtení hodnot (zprava nebo zleva).
Klávesnice
Polyesterová membrána. Odolnost proti vlivu rozpouštědel, alkoholu, kyselin a louhů.
Vnitřní těsnění
Těsnící O-kroužek ze syntetické pryže (NBR), umístěný mezi pouzdro a ocelový náboj.
Mosazné pouzdro s dvojitým těsnícím O-kroužkem ze syntetické pryže (NBR) uvnitř zadní dutiny základny (DD51-E-SST-IP67).
Zadní těsnění
Pěnová guma (je součástí dodávky).
Standardní provedení
Technické informace
Vlastnosti a použití
Elektronické ukazatele polohy digitální DD51-E, s napájením baterii, jsou vhodné pro aplikace na hřídel v jakékoliv pozici. Umožňují odečítání absolutní nebo relativní polohy požadované strojí součásti.
LCD 5-ti místný displej s výškou 8,0 mm zajišťuje vynikající čitelnost i z různých úhlů pohledů.
Okénko z průhledného technopolymeru chrání LCD displej před náhodnými nárazy.
V pracovním módu je možné, pomocí 3 funkčních tlačítek, vybrat způsob zobrazení hodnot jako relativní nebo absolutní, jednotky měření (mm, palce nebo stupně), vynulovat absolutní hodnotu nebo přednastavit počáteční hodnotu a přednastavit hodnotu posunutí.
V programovacím módu lze, pomocí 3 funkčních tlačítek, naprogramovat stav počítadla po jedné otáčce hřídele, směr otáčení, orientaci displeje, rozlišení (počet desetinných míst), počáteční hodnoty a hodnoty posunutí, max. rychlost otáček a je také možné nastavit jiné funkce tlačítek podle dostupných voleb.

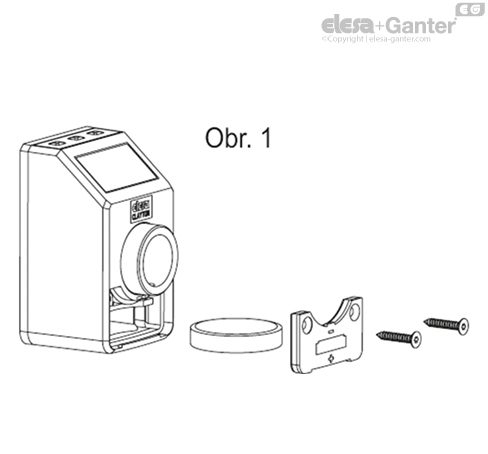

Vnitřní baterie má životnost 3 roky. Je-li třeba baterii vyměnit, zobrazí se na displeji specifický symbol. Baterii lze snadno vyměnit po sejmutí předního krytu (obr. 1), aniž by bylo třeba ukazatel demontovat z hřídele a narušovat parametry konfigurace.
Další technické informace viz. Provozní pokyny.
| Mechanické a elektrické vlastnosti | |
|---|---|
| Zdroj energie | Lithiová baterie CR2450 3,0 V |
| Životnost baterie | Až 3 roky |
| Displej | LCD displej 5-ti místný, výška 8,0 mm, možnost zobrazování speciálních znaků |
| Stupnice | -19999; 99999 |
| Počet desetinných míst | Programovatelné (1) |
| Měrná jednotka | mm, palce, stupně Programovatelné (1) |
| Maximální rychlost otáčení | 300/600/1000 ot/min (2) Programovatelné (1) |
| Rozlišení | 10 000 impulsů / otáčka |
| Stupeň krytí | IP65 nebo IP67 |
| Pracovní teplota | 0 ÷ 50 °C |
| Teplota skladování | -20 ÷ +60 °C |
| Relativní vlhkost | Max. 95 % pří 25 °C bez kondenzace |
| Ochrana proti rušení | Vyhovuje směrnici 2014/30/EU (EMC) |
(1) Viz. návod k obsluze.
(2) Výchozí: 600 ot/min.
Vyšší rychlost otáčení až 600 ot/min může být používána pouze po krátkou dobu.
Rychlost otáčení má vliv na výdrž baterie.
Životnost baterie závisí na podmínkách používání (nastavení, teplota atd.). Indikovaná hodnota představuje odhad na základě teplotních podmínek >20 °C a <30 °C a výchozího nastavení. Dále se tato hodnota vztahuje ke stavu zařízení při jeho expedici z továrny Elesa. Při odhadu životnosti baterie je třeba vzít v úvahu dobu skladování před uvedením zařízení do provozu.
Montážní pokyny
Montážní pokyny
- Vyvrtejte v plášti stroje otvor pro zadní referenční kolík; Ø 6 mm do hloubky 10 mm, v osové vzdálenosti 22 mm od hřídele.
- Upevněte ukazatel na hřídel a ujistěte se, že referenční kolík zapadá do vyvrtaného otvoru.
- Upevněte ocelový náboj ke hřídeli upínacím šroubem s vnitřním šestihranem a miskovitým koncem podle UNI 5929-85.
Příslušenství
Příslušenství na vyžádání (objednává se samostatně)
- MDX-51: rukojeť, technopolymer na bázi polyamidu (PA).
- RB51: Redukční vložka z nerezové oceli AISI 304.
- BSA51-E: upínací podložky ze zinkové slitiny pro zajištění hřídele, práškově lakované, barva černá, matný povrch (viz. tabulka). Regulovatelná páka GN 302.1 s upínacím prvkem z nerezové oceli AISI 304. Jsou vybavené otvorem Ø 6,1 mm odpovídající průměru referenčního kolíku ukazatele. Mohou být sestavené s regulovatelnou pákou buď na pravé nebo levé straně. Ke stroji se montují pomocí dvou šroubů M4 s válcovou hlavou (nejsou součástí dodávky).
