Technopolymer na bázi acetalu (POM).
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Samořezný šroub Ø 4,8 mm. Šroub UNI 7981 B nebo šroub M5 s válcovou hlavou a vnitřním šestihranem DIN 912.

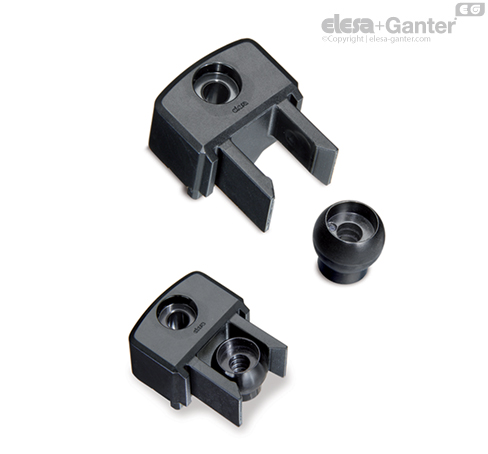

Zavírač dveří BPS (ELESA patent) se skládá ze svorky připevněné k rámu a kulového čepu připevněného ke dveřím.
Svorka, do které je při zavírání dveří zasunutý kulový čep, slouží rovněž díky svému tvaru jako zarážka.
Šrouby, které upevňují svorku a kulový čep k rámu a dveřím, jsou totožné. To ulehčuje montáž.
Provedené testy prokázaly, že na svorce nedojde k žádné změně vlastností ani po více než 20 000 cyklech používání.

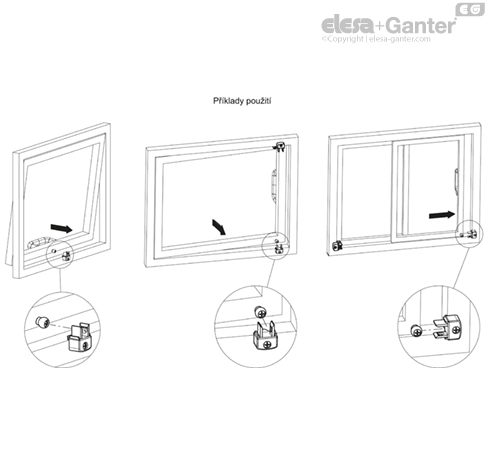

Zavírače dveří se hodí jak pro otočné dveře, tak pro posuvné dveře.
Minimální tloušťka profilu vhodného pro montáž je 15 mm a vzdálenost mezi dveřmi a rámem musí být mezi 2,5 a 3,5 mm (Obr. 1).

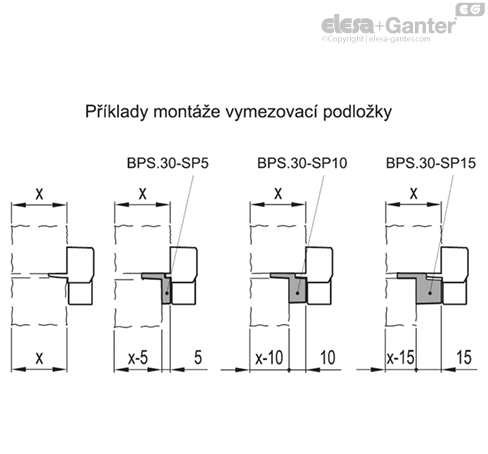

BPS-SP: sada vymezovacích podložek 5, 10 a 15 mm (prodává se zvlášť) z technopolymeru na bázi acetalové pryskyřice (POM), barva černá. Kompenzuje možné rozdíly v poloze rámu a dveří.
| Rozdíl ve vzdálenosti mezi rámem a dveřmi | Použitá vymezovací podložka | Označení |
| 0 | - | - |
| 5 mm | 5 mm | BPS.30-SP5 |
| 10 mm | 10 mm | BPS.30-SP10 |
| 15 mm | 15 mm | BPS.30-SP15 |
| 20 mm | 10 mm + 10 mm | BPS.30-SP10 + BPS.30-SP10 |
| 25 mm | 10 mm + 15 mm | BPS.30-SP10 + BPS.30-SP15 |
| 30 mm | 15 mm + 15 mm | BPS.30-SP15 + BPS.30-SP15 |
