CMS-CLEAN

Západky s tlačítkem a dveřní západky

Vlastnosti a použití

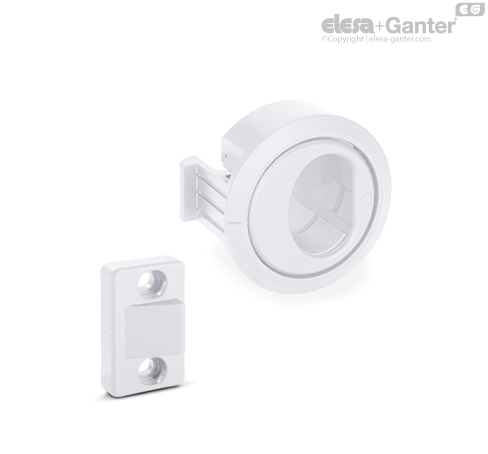

CMS-CLEAN spojuje funkce rukojeti a aretační západky v jednom produktu.

Dveře je možné otevřít zatažením rukojeti směrem k vnější straně v místě označeném trojúhelníkem.

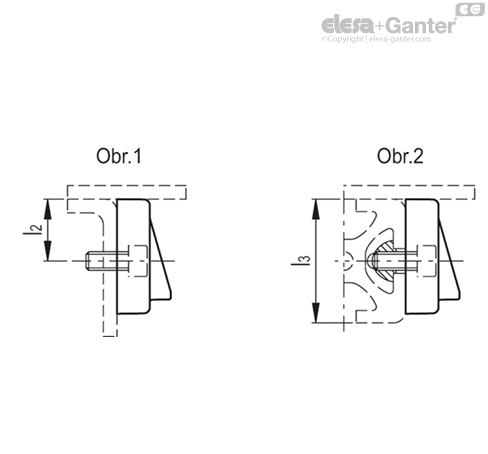

Spojovací prvek může být připojen k rámu (obr. 1) nebo profilu (obr. 2).

Z hygienických důvodů obzvláště vhodný pro použití se zdravotnickým a nemocničním vybavením a se stroji určenými pro potravinářské odvětví, u nichž se provádějí časté zásahy spojené s hloubkovým čištěním.



Montážní pokyny

• Vyvrtejte otvor ve dveřích dle uvedeného nákresu.

• Nasaďte těleso s rukojetí do otvoru ve dveřích.

• Sestavte těleso s aretační západkou na tělese s rukojetí a to ze zadní strany dveří, až na doraz, a osaďte samořeznými šrouby z nerezové oceli AISI 316 (jsou součástí dodávky).

• Pokud máte rám, vyvrtejte dva otvory podle šablony. Referenční výstupky na spojovacím prvku a na tělese s rukojetí musí být vyrovnány, pak bude spojovací prvek vůči aretační západce umístěn správným způsobem.

• Nasaďte spojovací prvek a rám nebo do profilu pomocí šroubů M5 s válcovou hlavou a vnitřním šestihranem (není součástí dodávky).
