Hlavní specifikace
Rukojeť a stator
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, pohyblivá část barva červená RAL 3020.
Rotor
Pochromovaná zinková slitina.
Pružiny
Nerezová ocel.
Čelní krytka
Nerezová ocel.
Matice
M22x1,5 z technopolymeru.
Plochý jazýček
Pozinkovaná ocel, tloušťka 3 mm.
Těsnící kroužek
Pryž NBR.
Samořezný šroub
Pozinkovaná ocel.
Dva klíče
Poniklovaná mosaz, vyjímatelné ve dvou krajních polohách po 180°.
Otočení
90° ve směru hodinových ručiček (doprava).
Stupeň krytí IP
Stupeň krytí IP 65 dle tabulky EN 60529.
Standardní provedení
- CSMT-A: zámek se 400 různými kombinacemi. Každý zámek je s jinou kombinací a má dva klíče.
- CSMTU-A: zámek s jednou kombinací. Všechny zámky jsou stejné a lze je otevřít stejným klíčem.
Technické informace
Vlastnosti a použití
Západky s T-rukojetí zajištěnou proti otočení CSMT-A jsou zvláště vhodné pro aplikace na skříních nebo dveřích vystavených silným vibracím. Zařízení proti otočení zabraňuje, aby se rukojeť náhodně otočila v důsledku vibrací a dveře se otevřely. A to ani tehdy, když je zámek odemčený.

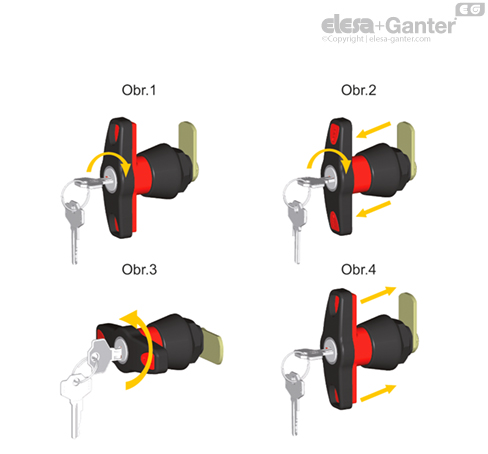

Když se zámek odemkne klíčem (Obr. 1), povytáhne se červené těleso směrem k obsluze (Obr. 2) a potom lze otočit rukojetí do polohy otevřeno. Otočením rukojeti zpět do polohy zavřeno (Obr. 3) se automaticky aktivuje zařízení proti otočení (Obr. 4).
Další provedení
Speciální provedení na vyžádání
Jazýčky s jinými rozměry.
