Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Těsnící kroužek
Silikon, který je přímo aplikovaný na zadní stranu hlavy statoru.
Podložka s elastickými upevňovacími křidélky a samořezné šrouby
Nerezová ocel.
Klíč
Technopolymer na bázi polyamidu (PA).
Otočení
90°.
Stupeň krytí IP
Stupeň krytí IP 65 dle tabulky EN 60529.
Standardní provedení
- CQTL/A: dvojitá drážka pro klíč.
- CQTL/T: trojhranný čep pro klíč.
Maximální trvalá provozní teplota
130 °C.
Nástroj pro demontáž (objednává se samostatně)
Kód: 421550, popis: ATTREZZO CQT.FM, z nerezové oceli AISI 304.
Technické informace
Vlastnosti

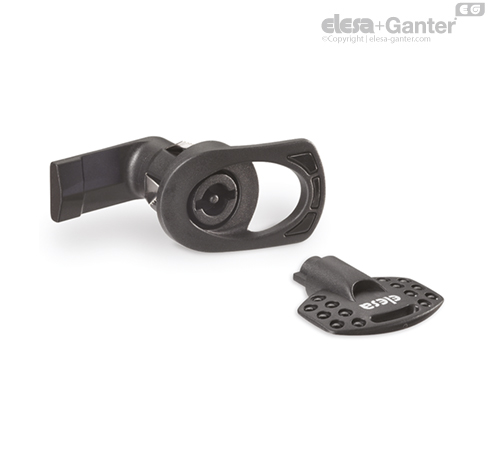

Západky s klíčem pro rychlou montáž CQT.FM (ELESA patent) jsou používané k rychlému upevnění na dveře z ocelového plechu tloušťky od 1 do 2 mm.
Montážní pokyny
Montážní pokyny
Západka se vkládá do montážního otvoru ve dveřích na vnější straně jazýčkem napřed (viz. obrázek). Jakmile podložka s elastickými upevňovacími křidélky zapadne, je zaručené úplné připevnění.
Západky jsou dodávané s namontovaným jazýčkem pro rychlejší montáž.
V případě potřeby lze západku demontovat z vnitřní strany dveří pomocí nástroje pro demontáž (objednává se samostatně).
