Hlavní specifikace
Zámek
S protilehlými stavítky pro klíč s dvojitou vnitřní profilovou drážkou (klíče se objednávají samostatně, viz. Sada klíčů). Počet různých kombinací zámků je 9 791.
Stator a rotor
Pochromovaná zinková slitina s destičkou z tvrzené oceli odolné proti navrtání a čelní krytky z nerezové oceli.
Matice
Mosaz M19x1
Ozubené podložky
Pro pozinkovaný ocelový stator, ocelové šrouby.
Jazýček
Pozinkovaná ocel, tloušťka 2,5 mm.
Matice
Mosaz.
Šroub
Pozinkovaná ocel (jen provedení CS-RPR.32-30 a CS-RPR.36-35).
Otočení
180°, klíč vyjímatelný ve dvou krajních polohách.
Sada klíčů
Sada klíčů KCR, která není součástí dodávky, se skládá z mosazného programovacího klíče a několika obyčejných klíčů stříbrně poniklovaných.
- KCR-05: 1 programovací klíč a 5 obyčejných klíčů.
- KCR-10: 1 programovací klíč a 10 obyčejných klíčů.
- KCR-01: 25 obyčejných klíčů.
Pokyny pro použití
Vlastnosti a použití
Západky s programovatelným zámkem CS-RPR se dodávají nenaprogramované. Rotor je nastavený rovnoběžně se značkou vyrytou na statoru - neutrální poloha.

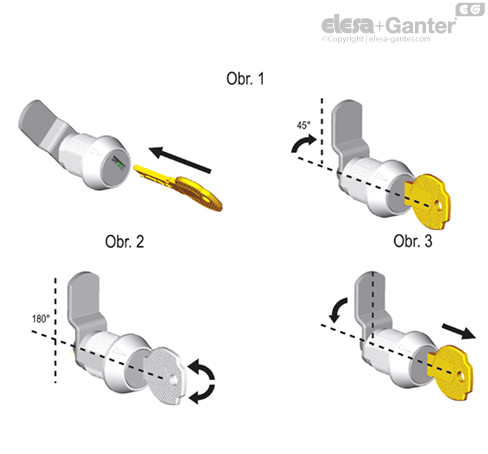

- První naprogramování: vložte mosazný programovací klíč a otočte zámkem ve směru hodinových ručiček o 45°. Zámek je nyní naprogramovaný (Obr. 1). Vložte obyčejný klíč (stříbrně poniklovaný) pro uzamknutí nebo odemknutí zámku (Obr. 2).
- Nové naprogramování zámku: Pro nové programování zámku je nutná nová sada klíčů s jiným odlišným programovacím klíčem. Vložte původní mosazný programovací klíč a otočte zámkem proti směru hodinových ručiček o 45°, až se rotor dostane do neutrální polohy (Obr. 3). Vložte nový programovací klíč a otočte zámkem ve směru hodinových ručiček o 45° (Obr. 1).
Nyní byl zámek naprogramovaný s novou kombinací pro obyčejné klíče v nové sadě. Ty teď mohou být použité pro uzamknutí nebo odemknutí zámku (Obr. 2).
