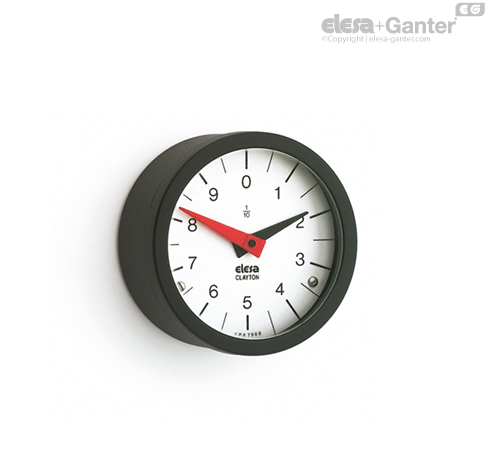

GA11 - GA12

Ukazatele polohy

Pouzdro

Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.

Lisovaný trn pro montáž.

Rámeček

Technopolymer. Lisovaný přes okraj čelního okénka.

Okénko

Průhledný technopolymer na bázi polyamidu (PA-T), prakticky nerozbitný.

Odolnost proti vlivu rozpouštědel, olejů, mazadel a jiných chemických látek (vyhněte se kontaktu s alkoholem v průběhu čištění).

Ciferník

Matně eloxovaný přírodní hliník.

Ve směru hodinových ručiček (D), nebo proti směru hodinových ručiček (S), stupnice, barva černá.

Zobrazené údaje

Černá ručička ukazuje počet otáček hřídele od výchozí polohy (0); červená ručička označuje částečné pootočení hřídele.

Přesnost odečítání je garantována otáčením ve speciálním kuličkovém ložisku.

Převod

Pro výběr převodového poměru informace v kapitole Ukazatele polohy gravitační.

Stupeň krytí IP

Okénko je připevněno k pouzdru ultrazvukovým svařováním, což zaručuje kompletní utěsnění ukazatele se stupněm krytí IP 67, dle EN 60529.
