Hlavní specifikace
Pouzdro
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Upevňovací spona z technopolymeru na bázi acetatové pryskyřice (POM), černá barva matný povrch.
Deska s klávesnicí
Polykarbonát odolný vůči mazacímu tuku, olejům, alkoholu a minerálním kyselinám.
Stupeň krytí
Technické informace
Vlastnosti a použití

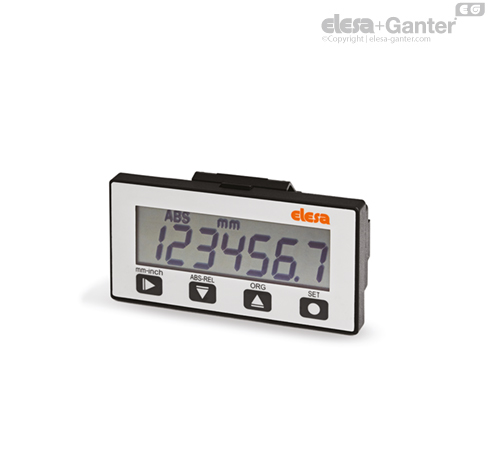

Měřicí systém MPI-R10 napojený na specifický snímač FC-MPI, v kombinaci s magnetickou páskou M-BAND-10, je ucelený systém k měření lineárního a úhlového posunutí (s minimálním poloměrem 65 mm).
Velmi snadná montáž systému umožňuje přesné umístění a nastavení. Jeho použití snižuje čas a strojní operace na minimum.
- Maximální jednoduchost montáže a demontáže zařízení z panelu, díky systému s upínacím křídlem (patent ELESA).
- 7 číselný LCD displej s výškou znaků 12 mm a zvláštními znaky.
- Programovatelné, 4 multifunkční tlačítka.
- Hodnoty zobrazovány v milimetrech, palcích nebo úhlových stupních.
- Zobrazení absolutního nebo přírůstkového režimu.
- Až 10 programovatelných hodnot korekce.
- Ukládání a zobrazení 32 cílových pozic.
- Vnitřní lithiová baterie s dlouhou životností.
- Vyrovnávací paměť během výměny baterie.
- Těleso pro konektor FC-MPI se zaklapávacím systémem pro snadné odpojování a zapojování.
Pro další informace si přečtěte návod k použití.
| Mechanické a elektrické vlastnosti |
|---|
| Zdroj napájení | Lithiová baterie 1/2 AA 3,6 V (součást dodávky). |
| Životnost baterie | 3 roky |
| Displej | 7 číselný LCD displej s výškou znaků 12 mm a zvláštními znaky |
| Stupnice | -199999; 999999 |
| Počet desetinných míst | programovatelný |
| Programovatelná měřící jednotka | mm, palce, stupně (úhel) |
| Maximální rychlost provozu | 1 ÷ 5 m/s programovatelné (1) |
| Rozlišení (2) | 0,01 mm - 0,001" - 0,01° |
| Přesnost (3) | ±0.03mm |
| Přesnost opakování (4) | 0,0002 × L mm (kde L označuje míru v mm) |
| Auto-diagnostika | Kontrola baterie, kontrola snímače, kontrola magnetického pásu |
| Stupeň krytí | IP54 o IP67 |
| Pracovní teplota | 0 ÷ 50 °C |
| Skladovací teplota | -20 ÷ +60 °C |
| Relativní vlhkost | Max. 95 % pří 25 °C bez kondenzace |
| Prostředí | Pro vnitřní použití |
| Nadmořská výška | až 2000 m |
(1) Rychlost čtení ovlivňuje životnost baterie.
(2) Rozlišení: nejmenší změna délky, kterou je systém schopen zobrazit.
(3) Přesnost: maximální odchylka hodnoty změřené systémem vzhledem ke skutečné hodnotě.
(4) Opakovatelnost: stupeň blízkosti mezi řadami jednotlivých měření stejného vzorku při nezměněných podmínkách měření.
Příslušenství
Magnetický snímač s kabelem
FC-MPI se objednává samostatně.
Příslušenství na vyžádání
Magnetický pás M-BAND-10.
Další provedení
Speciální provedení na vyžádání
Displej se zvláštním štítkem lze dodat s přizpůsobenými grafickými symboly, značkami nebo nápisy.
Pokyny pro použití
Montážní pokyny
- Vyvrtejte desku (tloušťka 0,7÷2 mm) podle rozměrů na šabloně.
- Před instalací pouzdra odstraňte všechny otřepy.
- Namontujte dolní část pouzdra do tělesa a stiskněte, dokud se zcela nezajistí (obr. 1).
Pokyny pro výměnu baterie
- Vyjměte indikátor ze sedla, přitlačte na pojistné křídlo až na doraz pomocí šroubováku s drážkou (obr. 2).
- Odšroubujte samořezné šrouby z nerezové oceli AISI 304 s vnitřním hvězdicovitým šestihranem typu TORX®* T06 a demontujte uzavírací desku (obr. 3).
- Vyměňte baterii a věnujte pozornost tomu, abyste nepřevrátili polaritu (viz také poloha uvedená na krytu).
- Náhradní baterie, je-li přenesena do 10 sekund (doba činnosti napájení vyrovnávací paměti), zabrání ztrátě konfiguračních parametrů.
* Registrovaná ochranná značka TEXTRON INC.
