Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedá podobná RAL 7046, matný povrch.
Standardní provedení

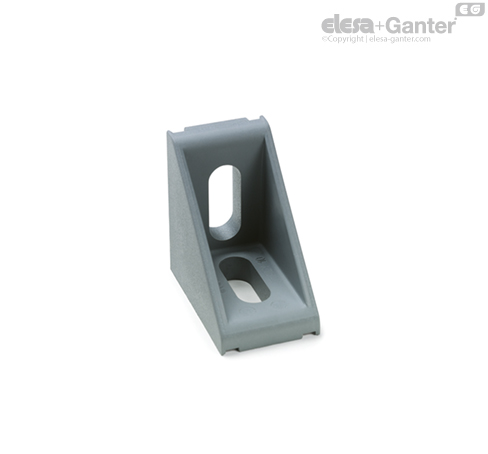

- SQT-A: dva oválné otvory pro šrouby M8.
- SQT-F: dva kruhové otvory pro šrouby M8 a středící výstupky.
- SQT-AF: oválný a kruhový otvor pro šrouby M8 a středící výstupky.
V případě montáže pomocí šroubů v oválném otvoru doporučujeme použít šrouby typu UNI 9327 DIN 7984.
Technické informace
Vlastnosti a použití

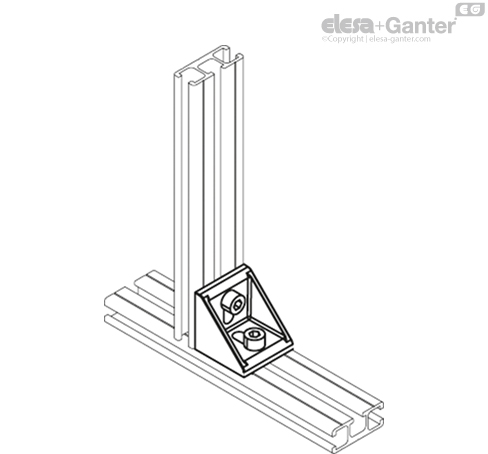

Úhlové spojky SQT. jsou vhodné pro montáž na systémy hliníkových profilů, které slouží jako bezpečnostní kryty strojů a další příslušenství. Jejich montáž je snadná a rychlá.
Tvar, části a použitý materiál zajišťují vysoký stupeň mechanické tuhosti, stability ve všech směrech a odolnosti vůči teplotám.
Technická data
Pro správné použití musí zatížení působící na úhlové spojky vyhovět níže uvedeným podmínkám.
| Označení | F [N] | F·L [Nm] |
| SQT.40-18 | < 600 | < 25 |
| SQT.40-25 | < 700 | < 30 |
| SQT.43-43 | < 750 | < 35 |
Příslušenství
Příslušenství na vyžádání
Aby se předešlo znečištění a zaprášení úhlových spojek, jsou k dispozici krytky řady CO.SQT z technopolymeru na bázi polyesteru (PBT), barva šedá podobná RAL 7046, lesklý povrch.
