Specifikace
Označení č.
- Č. 2: Se šroubem s válcovou hlavou a vnitřním šestihranem ISO 4762
Spojka
Hliník
- Barva černá, RAL 9005, povrch s texturou SW
- Hladký povrch, matně pískovaný BL
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel
Šestihranné matice DIN 985
Nerezová ocel
Samozajišťovací díky polyamidovému kroužku
Informace

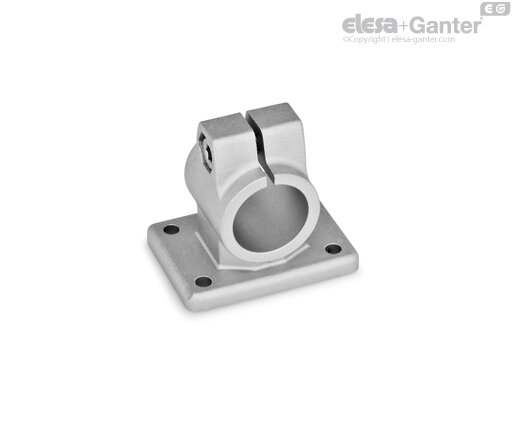

Upínací otvor jednoduchých spojek s přírubou GN 146 je mechanicky obrobený a určený pro stavební trubky GN 990 nebo DIN 2391, DIN 2395 a DIN 2462.
V místě šroubu, které je označeno jako z, dochází ze strany šroubu s válcovou hlavou s vnitřním šestihranem ke snížení průřezu otvoru pro upnutí.
V případě zájmu o upnutí bez použití nástrojů lze šroub s válcovou hlavou a vnitřním šestihranem nahradit nastavitelnou ruční pákou GN 911, která je uvedena v tabulce jako příslušenství.
