Hlavní specifikace
Materiál
Technopolymer na bázi polypropylenu (PP), vysoká odolnost proti UV záření, černá barva RAL 9005.
Standardní provedení
Jeden upevňovací otvor pro šroub se šestihrannou hlavou
Pracovní teplota
Od -30 °C do +90 °C.
Technické informace
Vlastnosti a použití

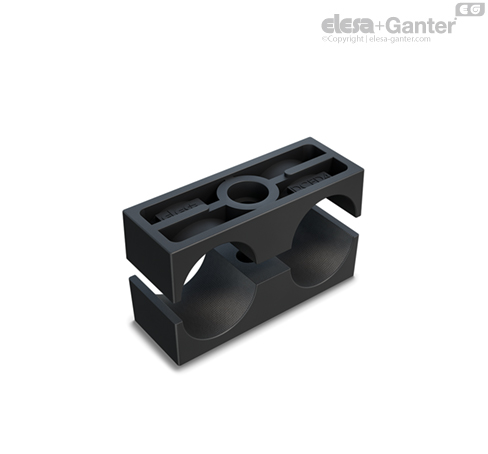

Trubkový upínač dvojité řady, jehož provedení je ve shodě s normou DIN 3015-3, umožňuje bezpečné upevňování rovnoběžně uspořádaných tuhých trubek nebo ohebných kabelů, čímž snižuje přenos vibrací a hluku.
Předpis vycházející z norem DIN definuje zejména konkrétní referenční skupiny založené celkových rozměrech těles objímek.
Tabulka udává vzájemné přiřazení mezi skupinou podle DIN 3015-3 a odpovídající skupinou DCE-D.
Speciální vnitřní rýhování dvou polovičních objímek umožňuje dosahování vysoké úrovně sevření mezi upínačem a trubkou, čímž zajišťuje vysokou stabilitu.
Tyto upínače se používají v oblasti průmyslové hydrauliky jako upevňovací systém pro sestavování potrubí (kapalinových nebo plynových).
V oblasti mobilní hydrauliky (strojů pro manipulaci s materiálem, zemědělských vozidel) pak k sestavování hydraulických nebo pneumatických systémů s ohebnými trubkami nebo kabely.
Používají se také v železničním a námořním odvětví.
Informace v kapitole Technické údaje trubkových upínačů.
| Vzájemné přiřazení mezi skupinou podle DIN 3015-3 a skupinou DCE-D |
|---|
| Skupina podle DIN 3015-3 | 1 | 2 | 3 | 4 | 5 |
| Skupina DCE-D | 1 | 2 | 3 | 4 | 5 |
