GN 1460

Teleskopická vedení

Teleskopická vedení GN 1460 jsou instalována svisle a ve dvojicích. Vysunutí dosahuje ≈ 100 % jmenovité délky l₁ (plný výsuv).

Teleskopická vedení se dodávají v párech. Díky jejich konstrukci je lze instalovat pro výsuv jak na levé, tak na pravé straně. Všechny montážní otvory jsou snadno přístupné bez dalších pomocných otvorů. Zobrazeny jsou pouze upevňovací otvory, ale mohou být přítomny i jiné otvory související s výrobou.

• Jiné délky a rozteče otvorů
• Další možností montáže

• Přehled typů teleskopických vedení

• Technické informace Teleskopická vedení
• Možnosti montáže Teleskopická vedení
• Montážní pokyny Teleskopická vedení
• Obecné poznámky Teleskopická vedení
• Doplňkové volitelné díly Teleskopická vedení

• Vlastnosti nerezové oceli

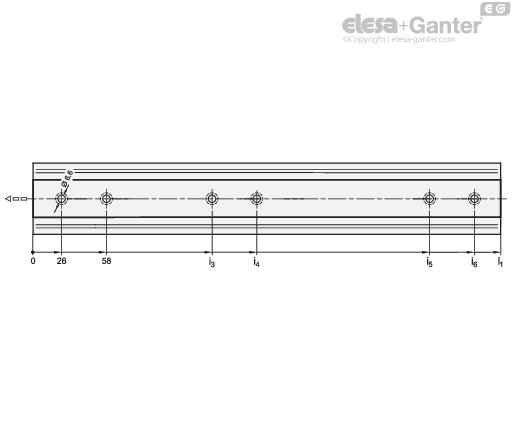

Montážní otvory – vnější vedení



Montážní otvory – vnitřní vedení



l1	i3	i4	i5	i6
250	168	200	-	-
300	218	250	-	-
350	250	282	-	-
400	154	186	314	346
450	154	186	378	410
500	186	218	410	442
550	250	282	474	506
600	250	282	506	538
650	282	314	570	602
700	314	346	602	634
750	346	378	666	698
800	346	378	698	730

Montážní šrouby

Aby byly uvedené zátěžové síly FS spolehlivě přenesené na okolní konstrukci, musí se použít všechny montážní otvory vnějšího a vnitřního vedení pro připevnění šrouby. Pokud nepoužijete všechny montážní šrouby, sníží se odpovídajícím způsobem i stanovená nosnost. K montáži
lze použít tyto šrouby:

Gumové dorazy u typu F tlumí nárazy výsuvů v koncových polohách. Tato funkce minimalizuje vznik hluku a prodlužuje životnost. Dorazy jsou připevněné k vedení a jsou z části skryté. Vyhovují tak požadavkům na tvar, materiál i tvrdost.

Gumový doraz slouží také k zajištění v poloze zadního dorazu. Tato funkce je znatelná díky mírnému odporu při otevírání a zavírání kluzné jednotky.

Pokud se ve směru vysouvání vyskytnou větší statická nebo dynamická zatížení, měla by být absorbována vnějšími dorazovými prvky.



Typ F má funkci rozpojení, díky které lze vedení v oblasti středního a vnitřního vedení vzájemně oddělit. Tato funkce nejen usnadňuje montáž. Umožňuje také rychlé odstranění výsuvu, například při provádění údržby na součástech umístěných za ním.

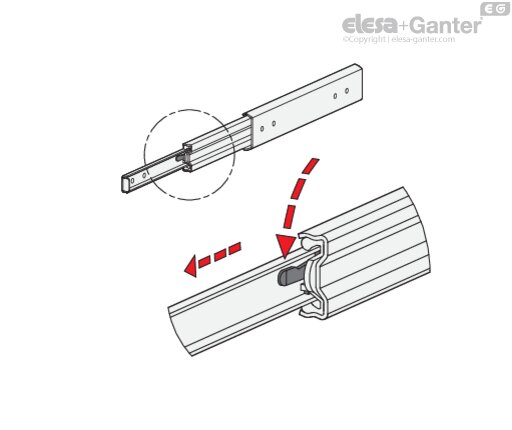

Teleskopická vedení lze ve vysunuté poloze rychle a snadno rozpojit, a to pomocí uvolňovací páčky, díky čemuž lze vnitřní vedení vyjmout zepředu.

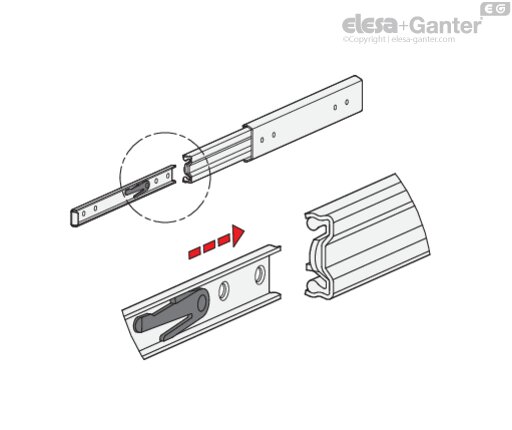

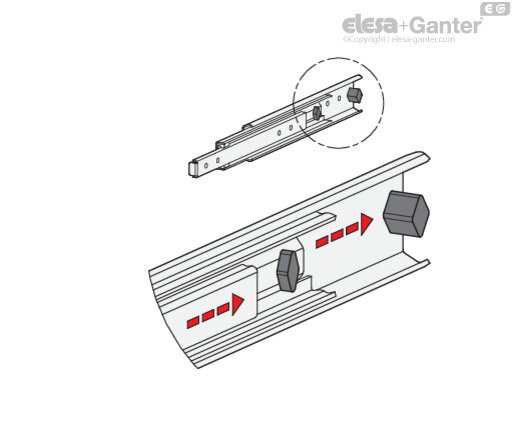

Aby bylo možné vedení nasadit zpět, musí se kuličkové klece posunout do přední koncové polohy. Pak se vnitřní vedení zasune k zadnímu koncovému dorazu, kde automaticky zapadne na své místo.

Chráněné uspořádání uvolňovacího mechanismu zabraňuje náhodnému odpojení vedení.
