Specifikace
Ocel 1.6541
- vysokopevnostně popouštěná
- 100% elektromagnetická odolnost testována podle normy EN 1677-1
- práškově lakovaná, barva růžová
Ocel
- vysokopevnostně popouštěná
- 100% elektromagnetická odolnost testována podle normy EN 1677-1
Ocel
- vysokopevnostně popouštěná
Frekvence 13,56 MHz (HF, IEC 15693)
Informace

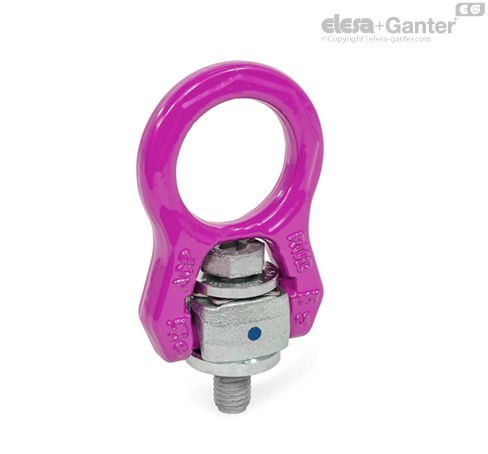

Otočná závěsná oka GN 586.2 se používají se samostatným zvedacím zařízením a vázacím vybavením. Šroubují se na vybavení nesoucí břemeno nebo přímo na břemeno a dokážou pohltit zatížení v jakémkoli směru.
Vestavěný pružinový mechanizmus se stará o to, aby se závěsné oko při zvedání a vázání otáčelo směrem příznivým pro břemeno a zamezilo tak nepříznivému bočnímu zatížení.
Jmenovité zatížení je uvedeno na pouzdře. Otočná závěsná oka GN 586.2 splňují požadavky směrnice 2006/42/ES o strojím zařízení a pravidla DGUV GS-HM-36.
Integrovaný transpondér RFID zřetelně označuje a identifikuje zvedací zařízení, např. v průběhu předepsané pravidelné kontroly.

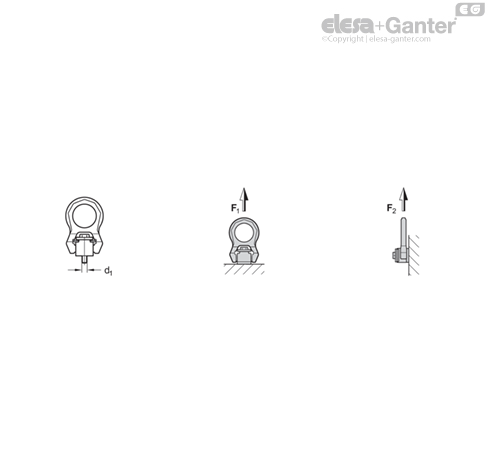

Nosnost
| d1 | F1 | F2 |
| max. v t | max. v t |
| (bezpečnostní součinitel 4:1) | (bezpečnostní součinitel 4:1) |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Uvedené hodnoty zatížení platí pro rozsah provozních teplot od –40 °C do +200 °C. Další informace naleznete v návodu k použití.

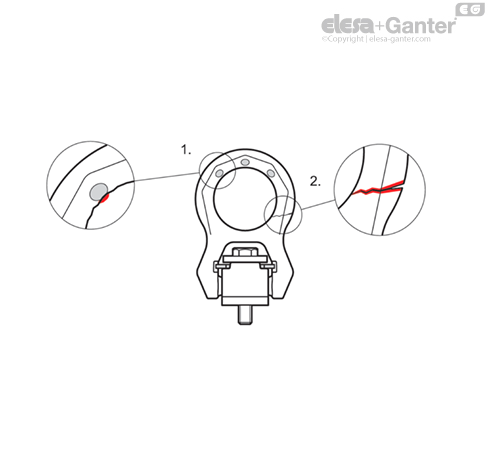

Opotřebení / životnost / bezpečnostní pokyny
1. Pečlivě zkontrolujte značky opotřebení a určete míru opotřebení na zvedacím bodě. Pokud tyto značky pokrývají celý vnější obrys nebo obrys otvoru, dosáhl upevňovací bod konce své životnosti a je nutné jej vyměnit.
2. Pokud je zvedací bod ohnutý nebo vykazuje známky poškození či prasknutí, není jeho použití již bezpečné.
V každém případě je nutná výměna.
Při instalaci, uvádění do provozu a používání je nutné dodržovat informace uvedené v návodu k použití. Ten je přiložen k produktu a v digitální podobě je dostupný na stránkách elesa-ganter.cz.
