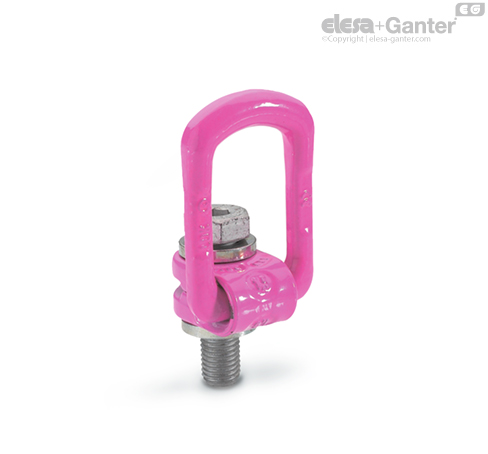

GN 586.1

Závěsná oka (otočná)

Závěsná oka GN 586.1 mohou být otočená do všech směrů při plném zatížení ve směru tahu.

Vyznačují se vysokou nosností a ověřenou bezpečností (koeficient bezpečnosti 4).

Stanovená nosnost uvedená v tabulce je jasně vyznačená na oku. Týká se to nejméně příznivého zatížení u typů zatížení uvedených v tabulce.

Závěsná oka GN 586.1 vyhovují směrnici strojního inženýrství Mechanical Engineering Directive 2006 / 42 / EG a jsou testována podle BG.

Integrovaný vysílač RFID jasně označuje a identifikuje závěsné a zvedací vybavení, např. v průběhu předepsané pravidelné kontroly.

Tato norma nahrazuje předchozí závěsná oka GN 586.

• Návod k použití GN 586.1

Uvedené detaily zatížení určují maximální zatížení v tunách, pokud je závěsné oko GN 586.1 upevněno na místě a nastaveno ve směru zatížení.

Plocha pro připevnění závěsného oka GN 586.1 musí být rovná a v pravém úhlu k závitovému otvoru.

Když je oko připevněno k zařízení, musí se volně otáčet kolem čepu (montážního šroubu) o 360°. Je možné používat pouze šroub se šestihrannou hlavou dodávaný společně se závěsným okem.

Závěsné oko se musí volně pohybovat a nesmí se opírat o hrany.

Před zatížením se musí závěsným okem i upínacím šroubem otočit ve směru působící síly, rovněž se musí sledovat povolené zatížení, které závisí na směru zatížení závěsného oka. Oko není vhodné pro časté otáčení pod zátěží.

Specifické hodnoty zatížení platí pro minimální délku zašroubování 1,5 x nominálního průměru závitu do oceli s minimální pevností v tahu 37 N/mm² při teplotě okolí –40 °C až +100 °C. Informace o dovoleném zatížení podle odlišných podmínek dodáme na vyžádání.

Návod k použití s dalšími detaily a přesným popisem je přiložený v každé dodávce (nebo také na www.elesa-ganter.cz).
