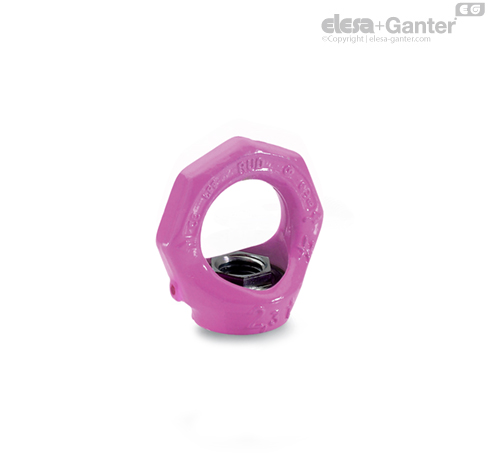

GN 583

Závěsná oka s maticí (otočná)

Závěsná oka s maticí GN 583 mají otočné uložení, což dovoluje nastavit směr zatížení a zabraňuje náhodnému uvolnění nebo přetočení (to může nastat u závěsného oka s maticí DIN 582 .

Závěsná oka s maticí GN 583 se vyznačují vysokou nosností a ověřenou bezpečností (koeficient bezpečnosti 4).

Stanovená nosnost uvedená v tabulce je jasně vyznačená na oku. Týká se to nejméně příznivého zatížení u typů zatížení uvedených v tabulce.

Závěsná oka s maticí GN 583 vyhovují směrnici strojního inženýrství Mechanical Engineering Directive 2006 / 42 / EG a jsou testována podle BG.

Integrovaný vysílač RFID jasně označuje a identifikuje závěsné a zvedací vybavení, např. v průběhu předepsané pravidelné kontroly.

Matici nelze vyjmout z oka.

• Návod k použití GN 583

• Hodnoty pevnosti šroubů

Způsob montáže
Číslo	1	1	2	2	2	2	2	3 a 4	3 a 4	3 a 4
Úhel zavěšení	0°	90°	0°	90°	0° do 45	45° do 60°	asymetr.	0° do 45°	45° do 60°	asymetr.
Součinitel	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	1.00 [0.14]	0.30 t	2.00 [0.28]	0.60 t	0.42 [0.10]	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	1.00 [0.23]	0.40 t	2.00 [0.46]	0.80 t	0.56 [0.17]	0.40 t	0.40 t	0.84 t	0.60 t	0.40 t
M 12	2.00 [0.34]	0.75 t	4.00 [0.68]	1.50 t	1.00 [0.24]	0.75 t	0.75 t	1.60 t	1.12 t	0.75 t
M 16	4.00 [0.70]	1.50 t	8.00 [1.40]	3.00 t	2.10 [0.50]	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	6.00 [1.20]	2.30 t	12.00 [2.40]	4.60 t	3.22 [0.86]	2.30 t	2.30 t	4.83 t	3.45 t	2.30 t
M 24	8.00 [1.80]	3.20 t	16.00 [3.60]	6.40 t	4.48 [1.29]	3.20 t	3.20 t	6.70 t	4.80 t	3.20 t
M 30	12.00 [3.20]	4.50 t	24.00 [6.40]	9.00 t	6.30 [2.30]	4.50 t	4.50 t	9.40 t	6.70 t	4.50 t

Hodnoty uvedené v závorkách u schématu zatížení vyjadřují zatížení odpovídajícího závěsného oka s maticí DIN 582. Pokud tato hodnota není uvedená, znamená to, že použití závěsného oka DIN 582 není dovoleno!

Plocha pro připevnění závěsného oka s maticí GN 583 musí být rovná a v pravém úhlu k závitovému otvoru. Po zašroubovávání musí dolní plocha matice pevně dosednout (nelze použít podložku) a oko se musí volně otáčet o 360°.

Před zatížením otočte závěsným okem ve směru působící síly. Oko není vhodné pro časté otáčení pod zátěží.

Specifické hodnoty zatížení platí pouze ve spojení se šrouby z oceli třídy > 10.9 a pokud je šroub zašroubován celou svou délkou l. Tyto hodnoty rovněž platí pro minimální délku zašroubování 1,5 x nominálního průměru závitu do oceli s minimální pevností v tahu 37 N/mm² při teplotě okolí –40 °C až +100 °C.

Informace o dovoleném zatížení podle odlišných podmínek dodáme na vyžádání.

Návod k použití s dalšími detaily a přesným popisem je přiložený v každé dodávce.
