Informace

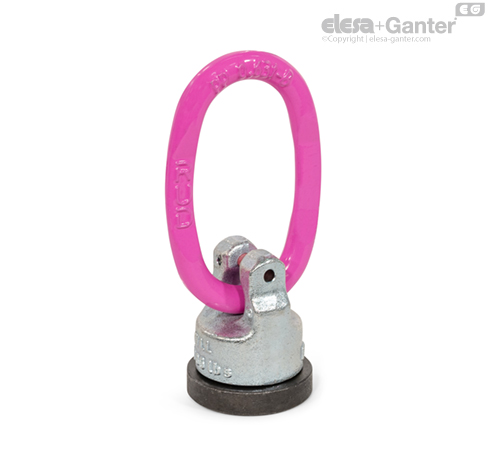

Závěsná oka GN 5861 se otáčejí s využitím kuličkového ložiska a používají se samostatným zvedacím zařízením a vázacím vybavením. Přivařují se na vybavení nesoucí břemeno nebo přímo na břemeno a dokážou pohltit zatížení v jakémkoli směru. Velké oko usnadňuje připevnění.
Jmenovité zatížení je uvedeno na oku. Závěsná oka GN 5861 splňují požadavky směrnice 2006/42/ES o strojím zařízení a pravidla DGUV GS-HM-36.

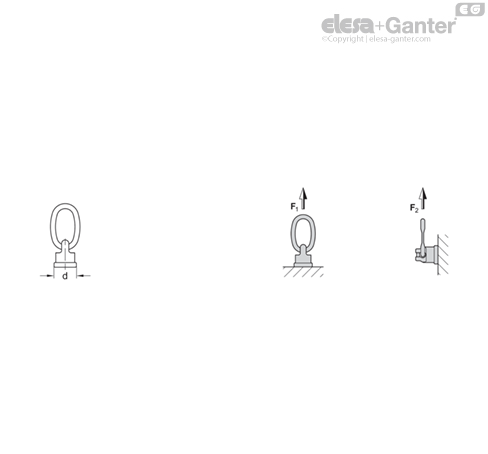

Nosnost
| Průměr d | Jmenovité zatížení | F1 | F2 |
| v t (WLL) | max. v t | max. v t |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Uvedené hodnoty zatížení platí pro rozsah provozních teplot od –40 °C do +200 °C. Další informace naleznete v návodu k použití.

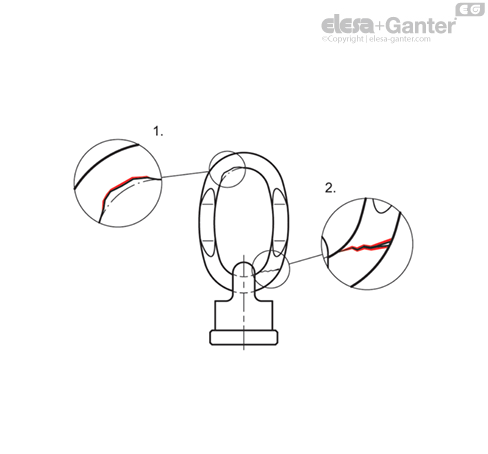

Opotřebení / životnost / bezpečnostní pokyny
1. Pokud opotřebení překročí 10 % průřezu, je zvedací bod považován za opotřebený a dosáhl konce své životnosti.
2. Pokud je závěsné oko ohnuté nebo vykazuje známky poškození či prasknutí, není jeho použití již bezpečné.
V každém případě je nutná výměna.
Při instalaci, uvádění do provozu a používání je nutné dodržovat informace uvedené v návodu k použití. Ten je přiložen k produktu a v digitální podobě je dostupný na stránkách elesa-ganter.cz.

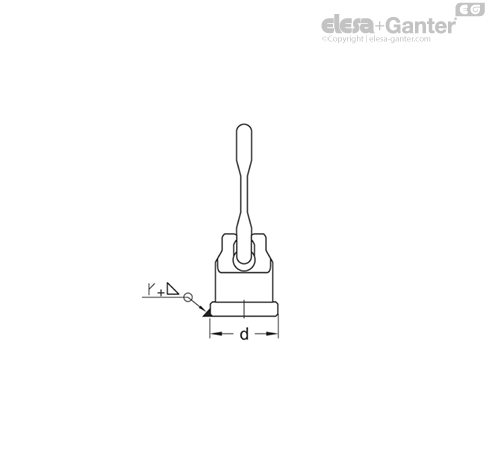

Pokyny k upevnění/přivaření
| Průměr d | Velikost svarového švu |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Svařování musí provádět certifikovaný svářeč podle normy ISO 9606-1.
