TCC-SJB

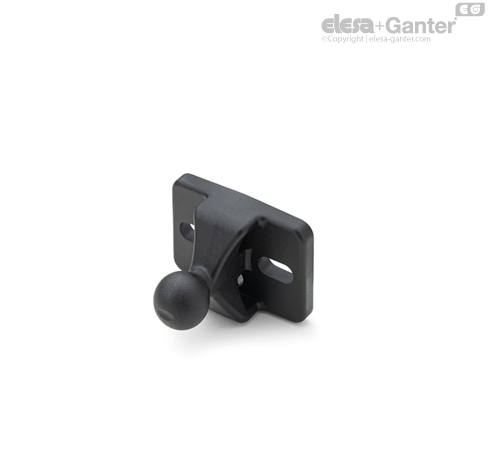

Základny s kulovým kloubem

Vlastnosti a použití

Základna se montuje buď zepředu se šroubem M5 s válcovou hlavou a podložkou UNI 6592, anebo zezadu s maticí M5, které lze dokoupit.

Základna s kulovým kloubem je určena k montáži na upínače TCC.

U každé základny je nutno použít pouzdro s kulovými sedly TCC-SJA, nedodává se.

Technická data

Hodnoty odporu uvedené v tabulce byly naměřeny při laboratorních zkouškách prováděných za teploty prostředí se šrouby utaženými doporučeným momentem 5 Nm.

Kulovým kloubem lze volně otáčet a naklápět jej nejvýše v úhlu ±30°.

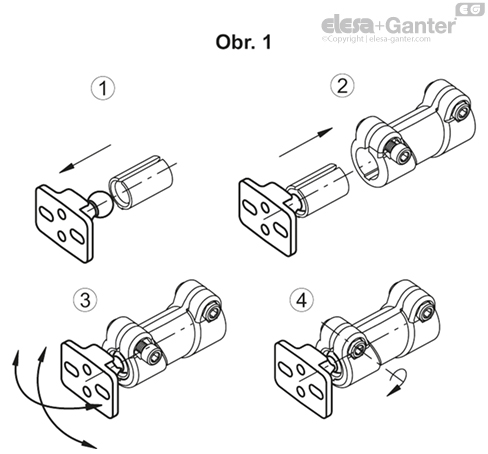

Montážní pokyny (obr. 1)

• Zatlačte kulový kloub do jednoho konce pouzdra.

• Po povolení upínacího šroubu vsuňte pouzdro dovnitř upínače, aby zapadlo.

• Otočte kloubem do potřebné polohy.

• Šroub upínače utáhněte.

Pokud potřebujete změnit polohu kloubu, doporučujeme upínací šroub povolit.
