TCC-SJD

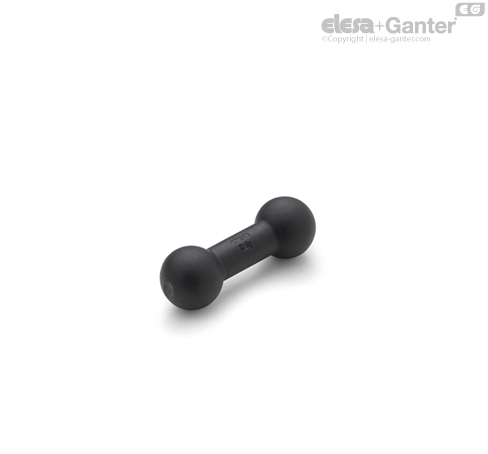

Dvojitý kulový kloub

Vlastnosti a použití

Dvojitý kulový kloub je určena k montáži na upínače TCC.

U každého dvojitého kloubu je nutno použít dvě pouzdra s kulovými sedly TCC-SJA, nejsou součástí dodávky.

Technická data

Hodnoty odporu uvedené v tabulce byly naměřeny při laboratorních zkouškách prováděných za teploty prostředí se šrouby utaženými doporučeným momentem 5 Nm.

Každým kulovým kloubem lze volně otáčet a naklápět jej nejvýše v úhlu ±30°.

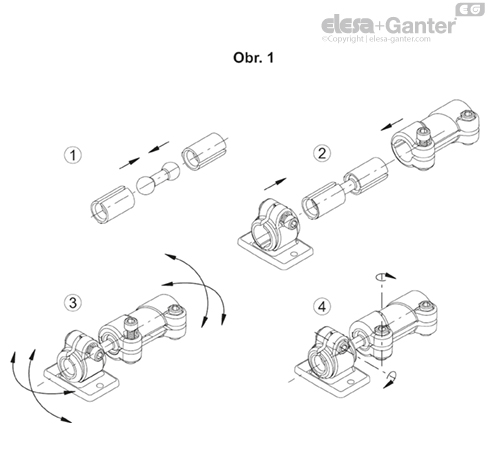

Montážní pokyny (obr. 1)

• Zatlačte kulový kloub do jednoho konce pouzdra a stejný úkon proveďte i u druhého kloubu.

• Po povolení upínacích šroubů do nich zasuňte vložky tak, aby zapadly.

• Otočte klouby do potřebné polohy.

• Šrouby upínače utáhněte.

Pokud potřebujete změnit polohu kloubu, doporučujeme upínací šrouby povolit.
