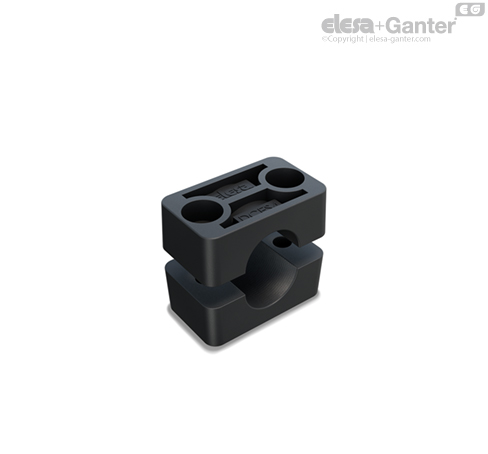

DCE-S-2-3-4-5-6-7 Držáky trubek a hadic podle DIN 3015-1 (lehká řada) S dvěma upevňovacími otvory

Vlastnosti a použití

Trubkový upínač standardní řady s konstrukcí podle DIN 3015-1 umožňuje bezpečné upevňování tuhých trubek nebo ohebných kabelů, čímž účinně minimalizuje vibrace a hluk.

Předpis vycházející z norem DIN definuje zejména konkrétní referenční skupiny založené celkových rozměrech těles objímek.

Tabulka udává vzájemné přiřazení mezi skupinou podle DIN 3015-1 a odpovídající skupinou DCE-S.

Speciální vnitřní rýhování dvou polovičních objímek umožňuje dosahování vysoké úrovně sevření mezi upínačem a trubkou, čímž zajišťuje vysokou stabilitu.

Používají se jak v oblasti průmyslové hydrauliky jako upevňovací systém k sestavování konstrukcí z tuhých trubek (pro kapaliny nebo plyny), tak i v oblasti mobilní hydrauliky (strojů pro manipulaci s materiálem, zemědělských vozidel) k sestavování konstrukcí hydraulických nebo pneumatických systémů.

Používají se také v železničním a námořním odvětví.

Informace v kapitole Technické údaje trubkových upínačů.

Provedení na vyžádání

• Upínače pro trubky s rozdílnými průměry.

• Různé materiály a barvy.

Příslušenství

Pro montážní sadu DCK-S.

• DCE-PU: krycí desky.

• DCE-PL: přivařené dolní desky.

• DCE-SRC: šrouby s válcovou hlavou.

• DCE-SRE: šrouby se šestihrannou hlavou.

• DCE-WA: ploché podložky.

• DCE-GU: montážní vodítka.

• DCE-NTG: matice pro montážní vodítka.
