HFLT-E

Ukazatelé hladiny s plovákem

Vlastnosti a použití

Ukazatelé hladiny s plovákem HFLT-E kontrolují nastavení minimální nebo maximální výšky hladiny dle potřeby.

Tyto všestranné senzory hladiny umožňují přesné nastavení spínacího bodu pouhou demontáží plováku a odříznutím měrky přesně v místě, kde je to potřeba (viz obr. 1).

Po výběru stupnice odpovídající použité kapalině (voda-olej) je potřeba přeříznout tyč v místě odpovídajícím ovládací páce.

U normálně rozpojeného (NO) nebo normálně sepnutého (NC) kontaktu v přítomnosti kapaliny je potřeba povolit matici na protějším konci měrky a umístit vnitřní magnet podle specifických požadavků (viz samolepicí štítek – obr. 2).

Magnet se obyčejně dodává s kontaktem (NO), který je v přítomnosti kapaliny normálně otevřený.

Plovák neobsahuje magnetické části, je připevněný na měrce a proto je tento ukazatel hladiny ideální pro používání v nádržích obsahujících špinavé kapaliny, vodu, olej, chladící kapaliny a také částečky železa a pěny. Jeho funkce je navíc nezávislá na elektrické vodivosti kapaliny.

Aby byla zajištěná nejvyšší bezpečnost, elektrické komponenty jsou oddělené od nádrže a zapouzdřené pomocí ultrazvukového svařování.



Funkce elektrických senzorů

HFLT-NO (standardní stav při dodání): elektrický kontakt, který se rozpojí, když kapalina dosáhne požadované úrovně.

HFLT-NC (stav po individuální konfiguraci): elektrický kontakt, který se sepne, když kapalina dosáhne požadované úrovně.

Speciální provedení na vyžádání

• Tělo z polypropylenu (PP).
• Příruba se šesti otvory pro připevnění šrouby s válcovou hlavou (jsou součástí dodávky) do závitových otvorů na nádrži.
• Pro použití při maximální provozní teplotě do 120 °C.

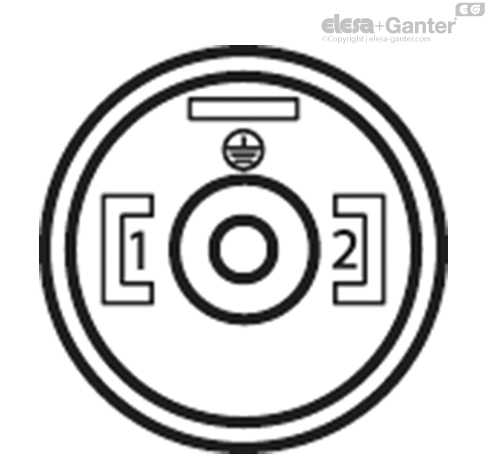

Montážní návod pro dvou-pinový konektor

1. Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na spodní straně. Vyndejte držák kontaktu a uvolněte kabelovou průchodku.
2. Prostrčte dvoudrátový kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 1 a č. 2 držáku kontaktů.
3. Natlačte držák kontaktu do konektoru do potřebné polohy.
4. Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
