HFL-E
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Technopolymer na bázi polyamidu (PA), barva šedá.
Výstup na pravé straně s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).

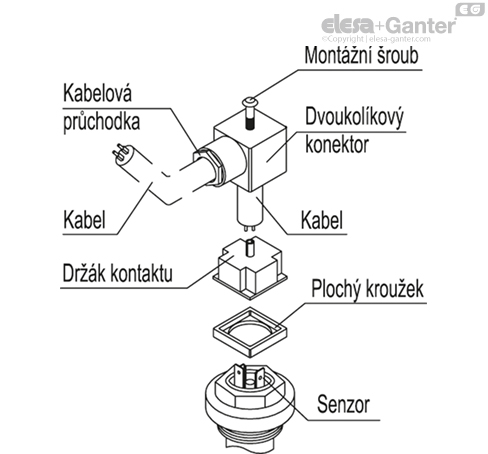

Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití .
Trubice z nerezové oceli AISI 304, připevněná k tělu spojkou z poniklované mosazi.
Syntetická pryž NBR.
80°C.

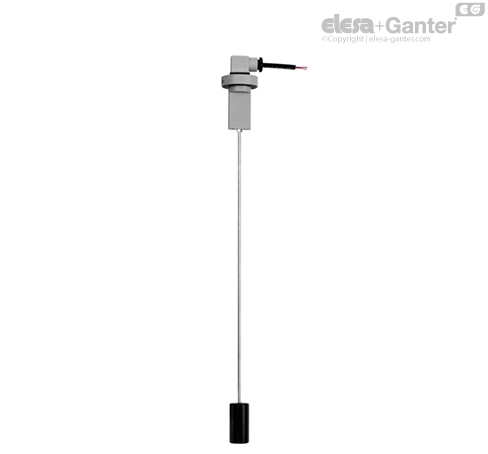

Ukazatelé hladiny s plovákem HFL-E kontrolují nastavení minimální nebo maximální výšky hladiny dle potřeby.
Tyto ukazatelé dovolují přesně nastavit požadovanou hodnotu měření jednoduše tím, že se plovák odmontuje a měrka se uřízne tam, kde je potřeba, podle údajů uvedených v tabulce.
Plovák neobsahuje magnetické části, je připevněný na měrce a proto je tento ukazatel hladiny ideální pro používání v nádržích obsahujících špinavé kapaliny, vodu, olej, chladící kapaliny a také částečky železa a pěny. Jeho funkce je navíc nezávislá na elektrické vodivosti kapaliny.
Aby byla zajištěná nejvyšší bezpečnost, elektrické komponenty jsou oddělené od nádrže a zapouzdřené pomocí ultrazvukového svařování.

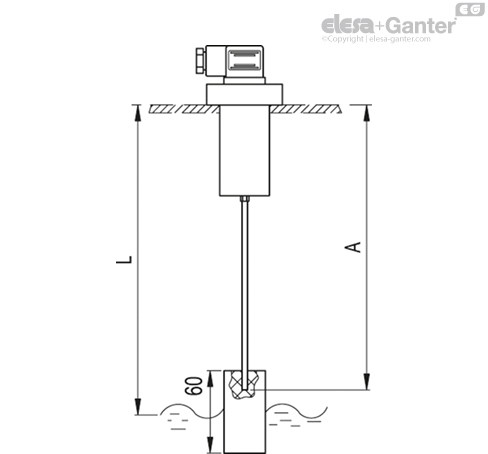

| Tabulka pro uříznutí délky měrky | |
|---|---|
Kontrolovaná úroveň hladiny L = (mm) | Délka uříznutí měrky pro kontrolovanou úroveň hladiny A = (mm) |
| 120 | 116 |
| 140 | 137 |
| 160 | 158 |
| 180 | 179 |
| 200 | 200 |
| 220 | 221 |
| 240 | 242 |
| 260 | 263 |
| 280 | 284 |
| 300 | 305 |
| 320 | 326 |
| 340 | 347 |
| 360 | 368 |
| 380 | 389 |
| 400 | 410 |
| 420 | 431 |
| 440 | 452 |
| 460 | 473 |
| 480 | 494 |
| 500 | 515 |
Funkce elektrických senzorů
HFL-NO: elektrický kontakt, který se rozpojí, když kapalina dosáhne požadované úrovně.
HFL-NC: elektrický kontakt, který se sepne, když kapalina dosáhne požadované úrovně.
| Elektrické vlastnosti | |
|---|---|
| Zdroj napájení | AC/DC |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno |
| Maximální jmenovité napětí | 230 Vdc, 230 Vac |
| Maximální proud | 3 A |
| Výkon | 60 W 60 VA |
| Kabelová průchodka | Pg 9 / Pg 11 unifikované |
| Průřez vodičů | Max. 1,5 mm2 |
