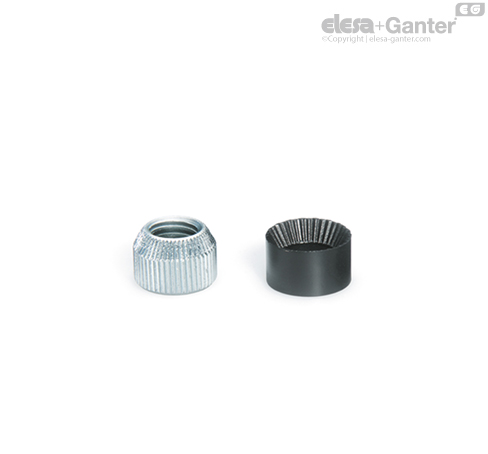

FM Kit

Sada pro rychlou montáž

Vlastnosti

Sada pro rychlou montáž FM Kit byla navržená pro montáž olejoznaků série HCX. z vnější strany nádrže, pokud nelze matice upevnit z vnitřní strany nádrže.

Montáž olejoznaku sloupcového pomocí FM Kit (Sada pro rychlou montáž)

• Udělejte otvory d1 podle návodu v tabulce a ujistěte se, že otvory ve stěně nemají žádné otřepy, a to zejména uvnitř nádoby.
• Odšroubujte matice z olejoznaku HCX. a vyjměte podložky dodávané se standardním provedením. Těsnící kroužky umístěte na vnitřní stěnu nádoby a namontujte matice (s nebo bez O- kroužku podle tlušťky stěny nádoby h₁).
• Než namontujete olejoznak na nádrž, tak utáhněte matici lehce rukou proti těsnícímu kroužku.

Je dobré, když závitový konec šroubu mírně deformujete, aby při demontáži olejoznaku nespadla matice do nádrže.

• Při demontáži olejoznaku z nádrže stačí pootočit šroubem cca o 3/4 otáčky a současně plastové těleso olejoznaku přidržovat a vytahovat.
