Hlavní specifikace
Materiál
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Šrouby, matice a podložky
Pozinkovaná ocel.
Těsnící kroužky
O-kroužek ze syntetické pryže NBR.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
Plovák
Tvrdý plast, barva černá.
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Montáž
Pokud není možné provést montáž z vnitřní strany nádrže a stěna nádrže není dostatečně silná, pak může být použitá Sada pro rychlou montáž-.
Maximální trvalá provozní teplota
90 °C (s olejem).
Technické informace
Vlastnosti a provedení

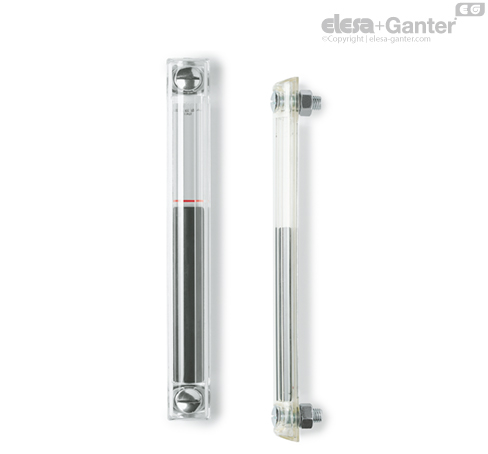

Olejoznak sloupcový HCX-LT umožňuje odečítat hladinu kapaliny pomocí plováku, když s ohledem na zvláštní provedení systému není hladina vidět přímo na spodní části olejoznaku.
Plovák z plastové pěny je vynášený nahoru kapalinou obsaženou v nádrži. Tento systém umožňuje nepřímé odečítání hladiny.
Červená čára na lakované kontrastní ploše je viditelná pouze v případě, že se plovák nachází v nejnižší poloze (minimální hladina kapaliny = m).
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny je vylepšená čočkovým efektem.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar tlak 12 barů.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Montážní pokyny
Montážní pokyny
Abyste řádně provedli montáž olejoznaku, věnujte pozornost tomuto návodu:
- Nastavte nejnižší úroveň hladiny oleje ve vaši nádrži.
- Do stěny nádrže vyvrtejte dva otvory. Osa nižšího otvoru musí být vyvrtána na vzdálenosti "m" (viz. tabulka) pod minimem hladiny oleje.
Kde "m" je nejnižší povolená úroveň hladiny oleje. Je to úroveň, ze které se plovák začíná pohybovat nahoru.
Hodnota "m" je určená pro olej s hustotou 875 Kg/m³ při teplotě 15 °C.
Jakmile se objeví červená linka na kontrastní ploše, je hladina oleje pod nejnižší povolenou úrovni.
