Hlavní specifikace
Materiál
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.

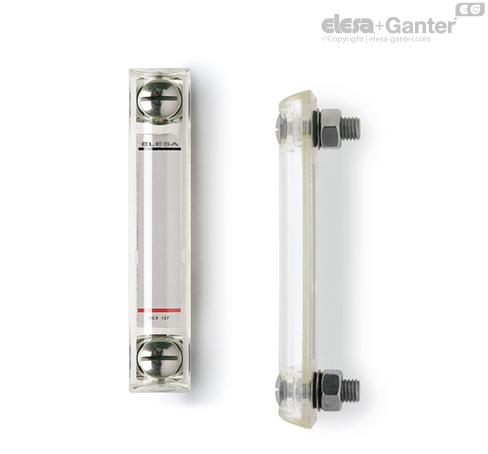

Speciální druh technopolymeru použitého při výrobě olejoznaku sloupcového HCX-BW-SST umožňuje jeho použití i na zařízeních s velmi horkou vodou a zabraňuje vzniku mléčného zabarvení na průhledném povrchu technopolymeru.
Šrouby, matice a podložky
Šrouby z nerezové oceli AISI 303, matice a podložky z nerezové oceli AISI 304.
Těsnící kroužky
O-kroužek typu FKM VITON®*.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Montáž
Pokud není možné provést montáž z vnitřní strany nádrže a stěna nádrže není dostatečně silná, pak může být použitá Sada pro rychlou montáž-.
Maximální trvalá provozní teplota
80 °C (s občasnými přesahy až na 90 °C).
Technické informace
Vlastnosti a provedení
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny je vylepšená čočkovým efektem.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar tlak 10 barů.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Další provedení
Speciální provedení na vyžádání
- Ukazatele hladiny s ocharnným krytem ze SUPRT-technopolumeru.
- Olejoznaky sloupcové se dvěma červenými kulovými plováky (jen pro provedení bez teploměru).
* Registrovaná ochranná značka DuPont Dow Elastomers.
