Hlavní specifikace
Koncovky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Zadní kryt
Hliník v přirodní barvě.
Kontrastní plocha se stupnicí
Bíle lakovaný hliník. Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Standardní provedení
Viz. Tabulka pro konfiguraci.
Technické informace
Vlastnosti a provedení
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Technická data
Při laboratorních zkouškách, které probíhaly po určitou dobu a byly prováděné při teplotě 23 °C s následujícími kapalinami: minerální olej typu CB68 (dle normy ISO 3498) pro typ HCK; minerální olej typu CB68 (dle normy ISO 3498), voda a směs voda/glykol (50%) pro typ HCK-GL, vydržely olejoznaky tlak vyšší než 35 barů.
Maximální trvalá provozní teplota:
- HCK-GL: 100 °C (s olejem, vodou, kapalinami s glykolem).
- HCK-GL-SST: 130 °C (s olejem, vodou, kapalinami s glykolem). Při laboratorních zkouškách prokázaly tyto ukazatele po dobu mnoha hodin vynikající odolnost proti teplotám až do 150/160 °C při tlaku 5/6 barů.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Další provedení
Speciální provedení na vyžádání
- Trubice olejoznaku z průhledného methylmetakrylatu (PMMA) pro použití do max. teploty 70 °C.
- Plovák z technopolymeru na bázi polyamidu (od HCK.127), barva červená.
- Plovák ze syntetické pryže NBR (od HCK.176), barva černá, se spirálou z nerezové oceli AISI 316 pro speciální provedení, viskozní kapaliny a vysoké teploty.
- Trubice olejoznaku s velkým rozsahem zobrazení (e) do 1444 mm a s montážními otvory s roztečí (f) do 1500 mm.
- Těsnicí kroužky ze speciálního materiálu podle potřeb zákazníka.
- Zabudovaný teploměr s červeným indikačním sloupcem (od HCK.127).

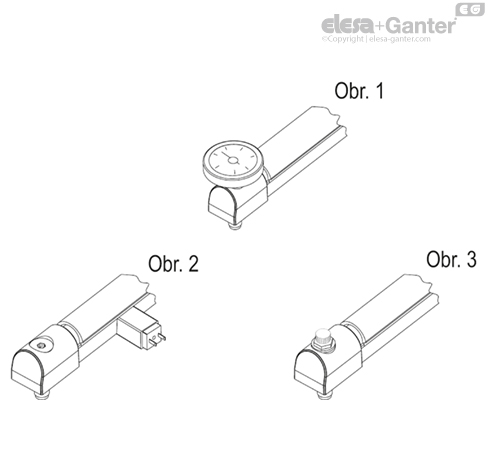

- Vnější teploměr se stupnicí (Obr. 1) s vnitřní sondou pro přímý kontakt s kapalinou.
- Speciální šroub s poniklovaným mosazným kohoutkem (Obr. 3), připevněný na dolním konci sestavy olejoznaku, který je určený pro deaktivaci a odstavení olejoznaku ze systému pro potřeby údržby.
Příslušenství na vyžádání (objednává se samostatně)
Elektrický senzor hladiny SLCK (Obr. 2, od HCK.127), který může být namotovaný podél osy olejoznaku dle potřeby. S konektory na pravé (DX) nebo levé (SX) straně, s kontakty normálně uzavřenými (NC) nebo normálně otevřený (NO).
